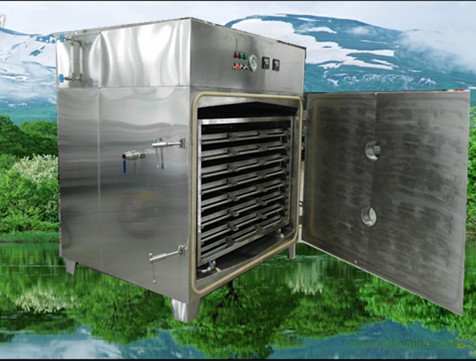

內部尺寸:（長×寬×高）1500mm×1400mm×1280mm

1-2外形尺寸: （長×寬×高）1720mm×1870mm×1650mm

1-3 加熱油箱內尺寸：（長×寬×高）1000mm×1000mm×1300mm

1-4烘盤尺寸：（長×寬×高）460mm×1280mm×40mm

1-5 烘架尺寸：（長×寬×高）1360mm×1100mm×1075mm

二.技術參數:

2-1烘架層數：10層

2-2每層烘架放置烘盤數量：2只

2-3使用溫度:≤160℃

2-4加熱功率：40Kw

2-5配置烘盤：20塊

2-6羅茨真空機組型號：JZJS300-1（上海高創）

2-7高溫油泵：5.5Kw（上海連泉）

2-8加熱源：導熱油

三.結構要求:

3-1箱體制作要求

3-1-1箱體結構:烘箱為整體式框架結構。

3-1-2箱體開門方式:正面單開門，門面留有二塊￠150mm觀察視鏡。

3-1-3箱體外殼制作處理:外包采用1.5mm201不銹鋼板制作，表面經過拉絲處理，光滑平整。

3-1-4烘箱內壁制作處理:采用8mm304不銹鋼板密焊制作，不銹鋼表面經拋光處理光滑平整。

3-1-5箱體骨架制作:采用10號槽鋼排成“井”字裝進行焊接制作，可以有效保證在負壓狀態下箱體不變形。

3-1-6箱體門密封材料：配置蘑菇型硅膠條，可以有效保持箱體內真空度。

3-1-7箱體保溫材料:采用耐高溫硅酸鋁棉。

3-1-8箱體門鎖及鉸鏈制作：采用20mm、10mm等不銹鋼板和不銹鋼管經過線切割，銑床，刨床等加工制作，所有鉸鏈和門鎖都配置有平面軸承，可以有效保證箱體門開關靈活，減少工人操作強度。

 3-2烘架制作要求：

 3-2-1箱體內加熱（導熱油）管道采用40mm×40mm×2.0mm不銹鋼無縫方管制作，可以有效保證加熱板的熱均勻度和平整度。主架整體下部安裝活動論，可以拆卸，方便制作、安裝及維護。
