本公司專(zhuān)業(yè)生產(chǎn)碳纖維加固材料，廠家直銷(xiāo)價(jià)格實(shí)惠。對(duì)外承接加固工程，歡迎來(lái)電咨詢(xún)與洽談業(yè)務(wù)！電話(huà)：13917130703 陳工

一.纖維復(fù)合材用的纖維必須為連續(xù)纖維，其品種和性能必須符合下列要求：

1.碳纖維按其主要原料分為三類(lèi)，即（PAN基）碳纖維、瀝青（PITCH）基碳纖維和粘膠（PAYON）基碳纖維。從結(jié)構(gòu)加固性能要求來(lái)考量，只有PAN基碳纖維最符合承重結(jié)構(gòu)的安全性和耐久性要求；粘膠基碳纖維的性能和質(zhì)量差，不能用于承重結(jié)構(gòu)的加固；瀝青基碳纖維只有中、高模量的長(zhǎng)絲，可用于需要高剛性材料的加固場(chǎng)合，但在通常的建筑結(jié)構(gòu)加固中很少遇到這類(lèi)用途，況且在國(guó)內(nèi)尚無(wú)實(shí)際使用經(jīng)驗(yàn)。因此，必須選用（PAN基）碳纖維。

2.承重結(jié)構(gòu)加固用的碳纖維，必須選用（PAN基）12K或12K以下的小絲束纖維，嚴(yán)禁使用大絲束纖維。之所以作出這樣嚴(yán)格的規(guī)定，主要是因?yàn)樾〗z束的抗拉強(qiáng)度十分穩(wěn)定，離散性很小，其變異系數(shù)均在5%以下，容易在生產(chǎn)和使用過(guò)程中，對(duì)其性能和質(zhì)量進(jìn)行有效的控制；而大絲束則不然，其變異系數(shù)高達(dá)15%~18%，且在實(shí)驗(yàn)和試用中均表現(xiàn)出可靠性較差，故不能作為承重結(jié)構(gòu)加固材料使用。

3.纖維的主要力學(xué)性能應(yīng)符合纖維材料主要力學(xué)性能的要求。

二.粘貼纖維復(fù)合材加固法的適用范圍：

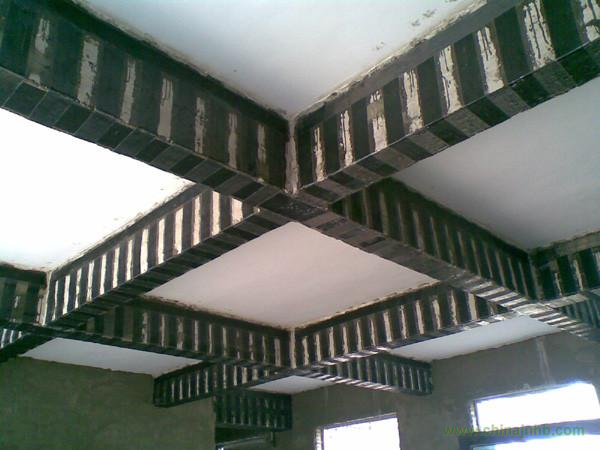

1.本方法適用于鋼筋混凝土受彎、軸心受壓、大偏心受壓及受拉構(gòu)件的加固。

2.本方法不適用于素混凝土構(gòu)件，包括縱向受力鋼筋配筋率低于現(xiàn)行國(guó)家標(biāo)準(zhǔn)《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》GB50010規(guī)定的最小配筋率的構(gòu)件加固。

三.采用粘貼纖維復(fù)合材加固的要求：

1.被加固的混凝土結(jié)構(gòu)構(gòu)件，其現(xiàn)場(chǎng)實(shí)測(cè)混凝土強(qiáng)度等級(jí)不得低于C15，且混凝土表面的正拉粘結(jié)強(qiáng)度不得低于1.5MPa.

2.外貼復(fù)合纖維材加固鋼筋混凝土結(jié)構(gòu)構(gòu)件時(shí)，應(yīng)將纖維受力方式設(shè)計(jì)成僅承受拉應(yīng)力作用。

3.粘貼在混凝土構(gòu)件表面的纖維復(fù)合材，不得直接暴露于陽(yáng)光或有害介質(zhì)中，其表面應(yīng)進(jìn)行防護(hù)處理。表面防護(hù)材料應(yīng)對(duì)纖維及膠粘劑無(wú)害，且應(yīng)與膠粘劑有可靠的粘結(jié)強(qiáng)度及相互協(xié)調(diào)的變形性能。

4.采用本方法加固的混凝土結(jié)構(gòu)，其長(zhǎng)期使用的環(huán)境溫度不應(yīng)高于60攝氏度；處于特殊環(huán)境（如高溫、高濕、介質(zhì)侵蝕、放射等）的混凝土結(jié)構(gòu)采用本方法加固時(shí)，除應(yīng)按國(guó)家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定采取相應(yīng)的防護(hù)措施外，尚應(yīng)采用耐環(huán)境因素作用的膠粘劑，并按專(zhuān)門(mén)的工藝要求進(jìn)行粘貼。

5.當(dāng)被加固構(gòu)件的表面有防火要求時(shí)，應(yīng)按現(xiàn)行國(guó)家標(biāo)準(zhǔn)《建筑防火設(shè)計(jì)規(guī)范》GB50016規(guī)定的耐火等級(jí)及耐火極限要求，對(duì)纖維復(fù)合材進(jìn)行防護(hù)。

6.采用纖維復(fù)合材對(duì)鋼筋混凝土結(jié)構(gòu)進(jìn)行加固時(shí)，應(yīng)采取措施卸除或大部分卸除作用在結(jié)構(gòu)上的活荷載。
