集中式多用戶計量箱

1、概述

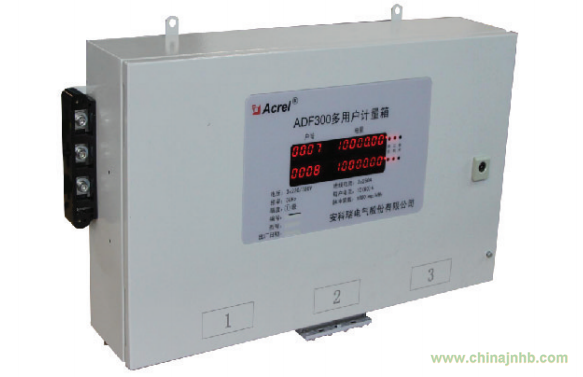

  ADF300系列多用戶計量箱是一種電子式智能化多用戶電能表，設計采用一戶一計量方案，具有計量準確度高、戶與戶之間計量互不干擾、集中安裝、集中管理優勢。最大可以同時計量12戶三相、36戶單相、單/三相回路混合用電狀況，廣泛應用于企業、居民小區、學生公寓、舊樓改造、高層建筑用電管理。

 2、型號說明

3、技術指標

4、產品功能

5、產品尺寸（單位：mm）

■ ADF300-Ⅰ尺寸

■ ADF300-Ⅱ尺寸

■ ADF300-Ⅲ尺寸

6、上圖案例

案例1：三相回路用電

案例2：單相及單/三相回路混合用電

 7、應用方案
  ADF300系列多用戶計量箱具有良好的功能性及適用性，下面以《安科瑞高校宿舍電能管理系統》為例介紹ADF300系列多用戶計量箱在實現電能預付費方面的實際應用方法。

 7.1 系統簡介
 《安科瑞高校宿舍電能管理系統》是安科瑞公司最新研制的與預付費系列電能表配套的售電管理系統。它是以電能管理軟件和集中抄表軟件為主，包括計算機，通訊管理機，打印機等設備在內的集成系統。

 7.2 系統架構
 該系統主要分為三層，其中底層為ADF300系列多用戶計量箱，中間層為通訊管理機，上層為客戶端PC、服務器及相關外設（如打印機、短信貓等），系統拓撲圖如下圖所示。

 7.3 系統功能
    《安科瑞高校宿舍電能管理系統》主要包括以下功能：

  （1）預付費功能：每個宿舍用電單獨計量，遠程售電，電量用完時將自動斷電，并具有負電能管理功能。
  （2）遠程監控功能：通過計算機實施遠程監控，即可實施遠程設置、遠程查看工作狀態、違規記錄和遠程開關房間電源。
  （3）基礎免費電量批量：為滿足高校存在每月可免費使用一定量電能的需求，本系統可每月批量設置基礎免費電量。
  （4）時間控制功能：可設定每個宿舍自動斷電和供電的時間，做到每個房間設備定時自動斷電和自動恢復供電，避免人工拉閘造成對電器損壞。
  （5）用電總功率控制功能：管理者根據需要對各房間的用電總功率閾值進行設置，超出設置值將自動斷電。
  （6）惡性負載控制功能：對不允許使用的發熱電器（如電爐、熱得快等）實施自動識別控制，發現這些發熱電器自動斷電。
  （7）權限管理功能：對帳戶的各項操作可批量和個別進行，管理者可對操作人員設定不同操作權限。

 7.4 使用流程

 系統的使用流程如下圖所示：

系統開始使用之前的準備工作包括系統安裝、系統配置及系統初始化，完成準備工作之后，即可進行集體開戶操作，并在需要的情況下下發基礎電量，完成開戶之后，即可進行正常的日常購電、退電及沖正等操作，或者進行遠程分合閘、抄表、時控、負控、費控等設置下  發，在用戶退宿的時候可以進行銷戶操作清空剩余電量，所有的操作均可在報表中心查看相應記錄。

7.5 方案拓展

由上述介紹可知，以ADF300系列多用戶計量箱為基礎，配合《安科瑞高校宿舍電能管理系統》，即可實現對高校宿舍用電的智能化管理，可以極大的減少高校宿舍管理方面的人力成本，提高管理效率，增強用電安全性。

當然，ADF300系列多用戶計量箱的應用案例遠不止于此，除上述方案之外，本系列多用戶計量箱還可有以下幾種應用方案：

（1）商鋪預付費系統終端：與上述方案類似，本表箱也可以應用于商鋪用電管理，年月日三級售電報表，極大的方便物業管理方的財務管理工作。

（2）獨立的電能計量終端：可從本表箱上的LED顯示直接獲取準確的電能數據，并且本表箱提供有功電能脈沖輸出。
   （3）能耗管理平臺終端：可由本表箱上傳電參量及電能計量數據，支持Modbus和DL/T645-2007兩種協議。
   （4）電氣監控系統終端：通過本表箱豐富的控制功能，能實現完整的電力監控需求。
