一、結構

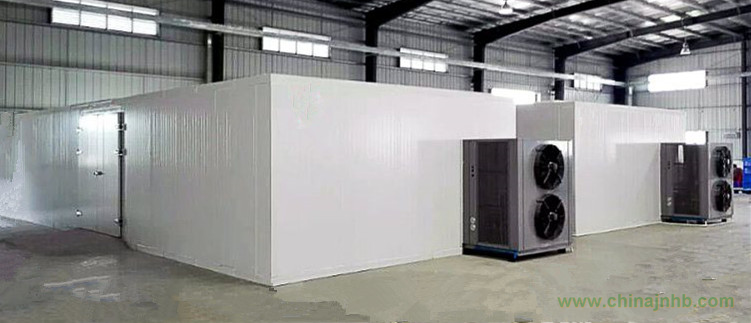

電熱泵烘干機的核心設備是由冷凝器、蒸發器、壓縮機、風機等組成的熱泵機組，輔助設備由輸送、烘干物料的網帶及其附件組成。
二、性能
采用少量的電能，利用壓縮機，將工質經過膨脹閥后在蒸發器內蒸發為氣態，并大量吸收空氣中的熱能，氣態的工質被壓縮機壓縮成為高溫、高壓的氣體，然后進入冷凝器放熱，把干燥介質加熱，如此不斷循環加熱，可以把干燥介質加熱至40~85℃。相對于電熱烘干機而言，節約了三分之二的電能
三、優點
1. 可整體化設計制造，安裝方便。
2. 節約能源，利用空氣中的熱能，內部能量循環利用，節能效果明顯。耗電量僅為直接電加熱的1/4~1/3。
3. 全封閉設計，沒有廢氣排放，沒有污染，對環境友好。
4. 蒸汽被蒸發器凝結盛水，蒸汽沒有排放，凝結水易處理。
5. 分層網帶布置，使干化效率更高。
四、選型參數
|
型號
|
DB-2
|
DB-4
|
DB-8
|
DB-12
|
DB-16
|
DB-20
|
|
處理量t/d
|
2
|
4
|
8
|
12
|
16
|
20
|
|
去濕量kg/h
|
80
|
160
|
320
|
480
|
640
|
800
|
|
總功率kw
|
26
|
50
|
98
|
147
|
196
|
244
|
|
送風溫度℃
|
50-75
|
50-75
|
50-75
|
50-75
|
50-75
|
50-75
|
|
回風溫度℃
|
40-63
|
40-63
|
40-63
|
40-63
|
40-63
|
40-63
|
|
含水率%
|
50-80
|
50-80
|
50-80
|
50-80
|
50-80
|
50-83
|
