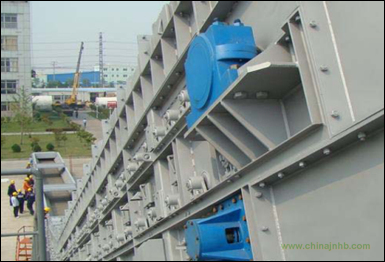

干渣機與鍋爐底部為全密封結構，底渣由爐膛通過渣井、液壓關斷門，落到排渣機的輸送鱗板上。整套干式排渣機分為上下兩層，由頭部變頻電機驅動，以鏈條帶動鱗板完成輸送過程，同時設有自動清掃裝置及張緊裝置。

冷卻風在鍋爐爐膛負壓的作用下，由排渣機殼體兩側和頭部開設的可調送風口進入設備內部，冷風和熱渣進行逆向熱交換，冷風所吸收的熱量升溫到350～410℃直接進入爐膛，將爐渣的熱量回收，從而減少鍋爐的熱量損失。

 鱗板結構

   1. 具有較強的抗砸、抗磨性能，使用壽命長

   2. 整個干渣機輸送鏈由封閉的鱗板組成

   3. 鱗板之間存在細小間隙

牽引鏈條

1.牽引機構采用高強度耐磨鏈條，經電廠實際運行考核，使用壽命可達3-5年

2.可適用于較大荷載工況

技術特點

1．鱗板式干渣機具有高可靠性，能夠克服現有鋼帶干渣機運行不穩定、故障率高、維修大的種種缺陷。

2．改變傳動系統的結構，提高系統對渣量及鍋爐結焦的適應性、設備運行的穩定性，延長易損件壽命。

3．采用自清掃方式，取消現有干渣機故障多的清掃鏈，提高設備可靠性。

4．采用可靠性的密封形式及進風調節型式，減少不可控風進入除渣系統，并使熱渣得到充分冷卻。

5．更加適合于大傾角輸送，最大可達40°，使系統布置更為緊湊、簡單。
