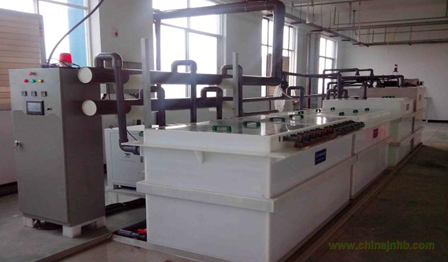

、【酸性蝕刻液循環再生系統】是采用離子膜電解工藝來再生蝕刻液及回收銅，該工藝是一種在線式的再生工藝，即將電解再生設備與蝕刻機串聯，再生反應和蝕刻反應這對互為可逆的反應依次循環進行。
電解槽陽極區進行廢蝕刻液氧化再生：以電催化涂層電極為陽極，以陽極與陽極液的電位差為反應驅動力，使陽極表面的一價亞銅絡合離子氧化為二價銅絡合離子，實現廢蝕刻液的氧化再生。
電解槽陰極區回收銅粉、再生Cl- 和Cu2+ 濃度降低后的陰極液返回再生蝕刻液中降低銅離子濃度：在電化學勢能推動下，在陰極板表面的一價亞銅絡合離子還原為零價銅粉和產生Cl-，Cu2+ 濃度降低至20g/L左右的陰極液打回再生蝕刻液中，使比重下降至一定的范圍，從而使酸性蝕刻廢液的化學組成、氧化還原電位及比重等參數達到蝕刻線正常生產要求的控制范圍。陰極板上析出具有商業價值的銅粉，可直接銷售，也可壓成團后銷售。
9.3.2 效益分析
以處理酸性廢蝕刻液60噸/月設備為例，每月可產電解銅5.94噸，約銷售26.09萬元。產1噸電解銅的運營成本約為1.18萬元，處理60噸廢液運營成本約7.00萬元。節省買酸性蝕刻子液的費用為4.09萬元。每月可產生利潤：23.18萬元，每年可產生利潤：278.16萬元。
