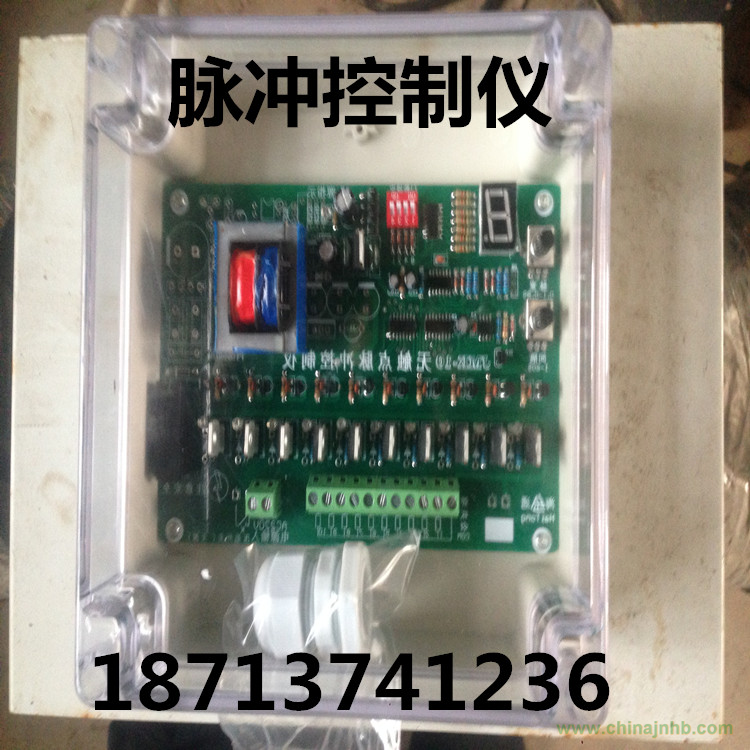

脈沖噴吹控制儀輸出一個持續電信號的時間，為脈沖寬度。輸出兩個信號之間的時間，稱為脈沖間隔。控制儀輸出電信號完成一個循環所需要的時間，稱為脈沖周期。

二 技術指標：

1、額定輸入電壓 AC220V(1±10%)

2、額定輸出電壓 DC24V（或AC220V）

 3、輸出脈沖間隔調節范圍 1～999秒

 4、輸出脈沖寬度調節范圍 0.01～99秒

5、輸出脈沖周期調節范圍 0～99分鐘

6、外形尺寸：10路-160*160*90mm，20路-230*160*90mm，30路-260*180*100mm

三 接線方式

20路接線方式

L
N
共
1
2
3
4
5
6
7
8
9
10
…
20
‘電源’端子為220v輸入，‘公共端’端子為脈沖閥輸出接線公共線，‘1-12’依次按順序接脈沖閥，‘運行信號’和‘AB’不用接。

四 使用方法：

1、脈沖寬度設置：（單位：0.01秒；最大值為99秒） 按紅色功能鍵,使脈寬指示燈亮,旋轉黑色設置鍵直接調節到所需時間即可。

 2、脈沖間隔設置：（單位：1秒；最大值為9999秒） 按功能鍵,使間隔指示燈亮,旋轉設置鍵直接調節到所需時間即可。

3、脈沖周期設置：（單位：10秒；最大值為99分鐘） 按功能鍵,使周期指示燈亮,旋轉設置鍵直接調節到所需時間即可 。

4、輸出路數設置：按功能鍵,使輸出路數指示燈亮,旋轉設置鍵直接調節到所需數字即可

五、維護與保養

1、控制儀安裝使用后，應有專人負責保養，每天檢查運行情況，發現故障及時排除；

2、控制儀接上電源，指示燈不亮，應檢查接線端子上的電源線是否松動，保險絲是否正常；

3、控制儀顯示正常，某一脈沖閥常開，檢查對應電子開關是否損壞；

4、控制儀顯示正常，兩電磁脈沖閥同時工作，檢查控制儀有無碰撞現象或連電；

5、控制儀顯示正常，電磁閥不工作，檢查輸出線端子的公共端是否接觸可靠；

6、數碼管閃爍，檢查保險絲是否松動，電源是否正常。
