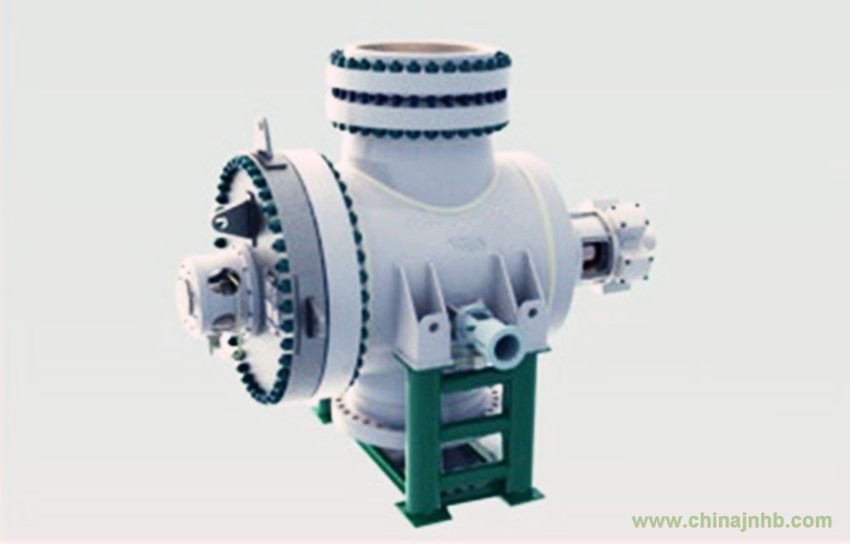

破渣機安裝于氣化爐激冷室底部與鎖斗間，其作用是破碎特大爐渣以保證氣化爐能長期順利排渣、連續運行。破渣機殼體按三類壓力容器，整個裝置用液壓馬達傳動。

工作原理：利用轉齒和定齒間的相對運動，將爐渣破碎，防止大塊物料堆積。

為便于安裝和維修，配套設計一臺破渣機移動小車。

破渣機能耐高溫、高壓、渣水的腐蝕和磨蝕，并有先進完備的液壓控制系統保證裝置安全、穩定、長周期運行。

 ① 高壓高溫容器（機殼）    創新設計；

 ② 組合刀架模塊化組合      創新設計；

 ③ 破渣功能移植創新；

 ④ 傳動主軸二端支承結構獨特創新設計；

 ⑤ 輥齒結構裝配技術設計。

主機結構設計創新要素

① 殼體承壓高；

② 新型破碎齒形，破碎強度大；

③ 低速高扭矩液力馬達；

④ 新型組合刀架，便于快速更換；

⑤ 模塊化裝配，便于檢修；

⑥ 新型傳動系統，可快速拆裝軸承；

⑦ 新型水密封系統，防止漏灰。

氣化爐大通道破渣機

       一種氣化爐大通道碎渣機，包括耐高壓的立式大通道圓筒狀的承壓殼體以及位于所述殼體下部的錐形集料斗，所述殼體上端具有進渣口，所述錐形集料斗底部具有出渣口，所述殼體內設有滾齒碎渣裝置，所述滾齒碎渣裝置上方設分選篩，所述殼體內壁與所述滾齒碎渣裝置間預留有分選出的渣料的下落通道，所述碎渣裝置包括固定齒板以及與所述固定齒板間隔嚙合的主軸破碎齒，所述主軸破碎齒的主軸通過兩端軸承座、主軸密封組件安裝于所述殼體上，并連接主軸驅動機構，所述固定齒板連接固定齒板退齒機構。本發明可滿足高承壓、高耐溫、高破碎強度的要求，同時具有密封性優，維護量小等優點。

一種氣化爐碎渣機主軸密封系統。該新式碎渣機密封系統可滿足高承壓、高耐溫、高雜質含量的要求，同時具有密封性優，維護量小等優點。該碎渣機密封系統采用在旋轉主軸上增加了耐磨軸套，填料箱和主軸襯套之間依次有節流環、內密封填料、水密封環、外密封填料、密封壓蓋、壓蓋螺母。填料箱開有進水孔，可以接高壓純凈水平衡碎渣機殼體內壓力。高壓密封水通過進水孔到達水密封環，并通過水密封環進入軸套表面并向殼體內側緩慢泄露通過密封填料及節流環進入殼體內部。這樣可以達到防止殼體內灰水進入密封系統的目的，因為一旦灰水進入密封系統，灰水含雜質較多對密封系統的磨損會大大加快，嚴重影響主軸及密封系統的使用壽命。
