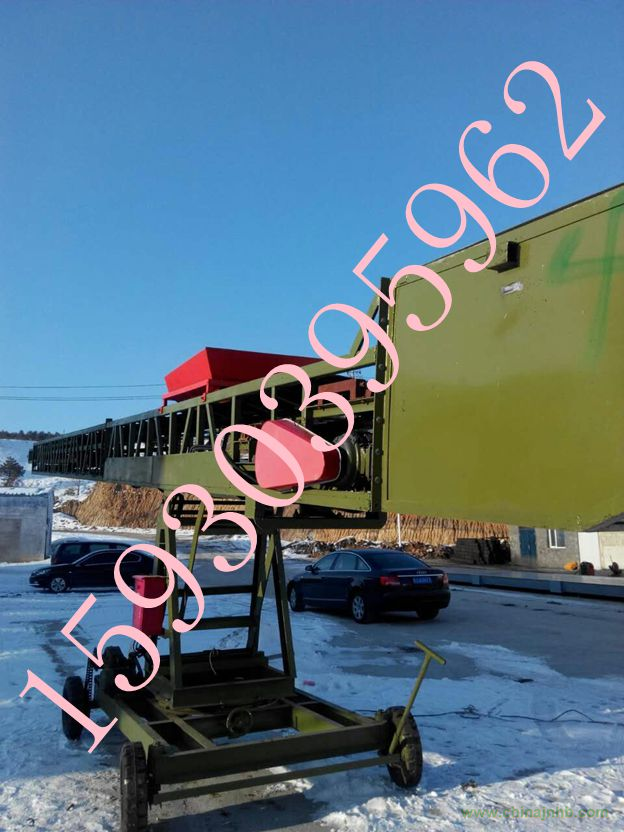

WY型移動式轉向伸縮帶式輸送機適用于散糧或其它小顆粒物料的輸送，不但可以露天作業，更適用于在河岸上進行散糧裝船作業，也可幾臺串聯使用或于其它糧食機械聯合配套使用。
2、特點
  （1）該移動式轉向伸縮帶式輸送機具有較高的輸送高度，又有較大的覆蓋范圍，并且自動化程度度
  （2）該機機架由主機架與伸縮機架兩部分組成，輸送距離可在伸縮范圍內調節。
  （3）該輸送傾角調節采用液壓升降裝置，根據用戶要求，具有自動升降調節傾角，而且運行平穩，操作方便等特點。
  （4）該輸送機左右轉向靈活，操作輕巧方便。
  （5）該輸送機配有電動行走裝置，具有行走速度適中，行走靈活平穩等優點
二、主要技術參數
1、輸送量：50t/h   100t/h
2、頭尾中心距   14m  16m
3、輸送帶寬    500-650mm
4、膠帶速度小于等于2.5m/s
5、轉向角度+90度
6、輸送傾角0~22度
7、行走速度0.17m/s
8、驅動滾筒直徑  200mm
9、改向滾筒直徑  200mm
10、托輥直徑  57mm
11、承載托輥間距  1m
12、平行輥間距小于等于2.5m
13、行走輪直徑  400mm或打氣輪
14、動力  輸送5.5KW  行走0.75KW 升降3KW 轉向1.5KW  伸縮1.5KW

三、結構

WY型移動式轉向伸縮帶式輸送機由以下幾個主要部分：
  1、機架：機架分主機架與伸縮機架兩部分，主要由角鋼組焊而成，主機架后端有一個用鋼板組焊的方斗，用來裝配重塊散料
 2、驅動裝置：為兩級三角帶傳動、電機帶過橋，過橋帶驅動滾筒，布置在機架后部，同時起到配重作用，其結構緊湊，便于維修，調整方便。
 3、改向滾筒與托輥：改向滾筒和驅動滾筒一樣，由鋼管制成的筒體和鋼軸、軸承座、軸承邊支座等組成。改向滾筒起改向作用，上托輥由三節呈槽型布置的上托輥和中、邊支承組成。
4、槽形角度為25度，其作用是承受糧食通過輸送傳遞的正壓力和切向摩擦力，并對輸送帶起導向作用。
5、張緊裝置：主要有螺桿與螺母組成，其固定在機架頭、尾部的滾筒軸承座下方。
6、升降裝置：油泵、油管、油缸等，壓力進入油缺后推動活塞，從而帶動機架升降，形成一定的傾角。

7、轉向裝置：轉向裝置由旋轉架，旋轉心軸，通過配重調節旋轉部件重心落在旋轉心軸上，加之配有輔助滾軸支承，因而轉動靈活，穩定可靠。
8、街上結構：自動行走時，行走機構由驅動裝置、行走輪和底架組成。
9、驅動原理：電機動力通過減速器帶動驅動輪，從而驅動整機行走，轉向由安裝在前面的兩個萬向輪，起導向作用。

四、使用和維修

   1、本機移到工作場地后，使用前必須調整四支螺桿支承，使底座架盡量處于水平狀態。
  2、使用本機時輸送機懸臂下嚴禁過人或站人
  3、使用本機不準帶負荷啟動，啟動三分鐘后方可投料，停車先停止投料，待輸送帶上物料輸送完畢后方可停機。

  4、進行升降時，輸送機必須停止運行
  5、為保證本機使用壽命，對各旋轉部位軸承、減速器定期注油，使用過程中保持清潔，檢查滾筒、托輥、軸承有無異常現象，缸是否漏油現象，鋼結構與焊縫有無裂紋
6、當伸縮時逐漸向配重箱加配重

五、故障與排除

  1、輸送帶跑偏 ：各滾筒軸線不平行，調整各滾筒軸線達到平行
  2、托輥不轉：   托輥損壞  更換軸承
  3、油缸不動作： 油泵不泵油   檢查油泵是不工作正常是否反轉調電機相線
  4、旋轉不動： 轉盤卡死或損壞  清理轉盤，轉盤損壞更換
