1、產品特點
采用嵌入式系統控制芯片，8通道高精度模擬量采集；大容量實時數據存儲記錄；時鐘功能，對采集的每幀電壓電流數據加入實時時間，方便后期數據查詢、處理；低功耗設計，超寬電壓供電6-24V。
2、產品特征
采用工業級高速微處理器，性能穩定，處理能力強；內部看門狗，防止死機及程序跑飛；
8路模擬量輸入，高精度，轉換速度250K/S，可采集4-20mA電流、0-5V電壓或者4路4-20m電流和4路0-5V電壓同時采集，適用于大多數工業傳感器和變送器，抗干擾能力強；
具有過壓過流保護，在0-5V電壓模式下，可以耐24V電壓，具有RC濾波；
6V-24V寬范圍電源電壓輸入，具有反接保護；
RS485/232通訊接口，用于將采集到的數據遠程輸出；
存儲系統采用FAT32文件系統，最大支持32G容量的SD卡；
采用獨特的動態內存分配管理算法，提高數據的處理能力，確保不丟失一個字節；
時鐘功能：以當時的年月日命名，自動創建文件夾；每隔一個小時創建一個“TXT”存儲文檔，方便用戶了解數據獲取的準確時間；同時避免大容量數據存儲于同一個TXT文檔而造成無法打開；
對接收到的每幀數據加入實時時間，方便后期數據處理；
超低功耗設計，支持鋰電池供電適用野外和移動狀態下的數據存儲環境。
中文界面配置軟件，簡單、易懂；通過串口配置系統時鐘；
采用高速USB2.0數據拷貝方式，U盤式管理；
采用自鎖式卡座，抗震能力強；
具有蜂鳴器報警提示功能；
存儲器工作用的參數可以固化到處理器內的FLASH 存儲器中，不會發生參數丟失的問
題。固化的工作參數上電時自動調出；
抗干擾能力強，適合電磁惡劣環境應用；
3、應用范圍：
具有8個全差分模擬輸入通道，支持0-5V直流電壓輸入或者0--20mA電流輸入。模數轉換采用高精度、低速、低功耗ADC，可實現對微弱電壓的精確采集。具有適用范圍廣、功能齊全、穩定性好、性能價格比高等特點。可廣泛應用于工業過程控制系統以及實驗室數據采集系統。
支持各種傳感器信號采集：壓力、溫度等傳感器輸出的信號，采集卡上集成了放大器，支持微弱信號的直接輸入。。。。。。
4、主要技術參數
電源
|
寬電壓供電：6V-24V直流
|
|
功耗
|
1W （12VDC 供電時）
|
|
輸入信號
|
直流電流（電壓）信號
|
|
輸入范圍
|
4-20mA電流：IN1---IN4; 0-5V電壓:IN5---IN8
|
|
采樣次數
|
每秒采集2次
|
|
輸出接口
|
默認RS-232 接口
|
|
通訊格式
|
固定的數據通訊格式：9600,8，N,1
|
|
數據讀取接口
|
USB接口拷貝數據
|
|
標準精度
|
±0.2％F.S, ±0.5％F.S
|
|
溫度漂移
|
±0.015％ /℃
|
|
響應時間
|
＜0.03s
|
|
穩定時間
|
≤0.5s
|
|
內存卡
|
標配4G內存卡，最大可支持32G
|
|
文件系統
|
FAT32文件系統，*.TXT文件格式
|
|
SD卡數據存儲格式
|
格式：
00：00：00 （時：分：秒）
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 ;
|
|
防護等級
|
IP65
|
|
溫度范圍
|
工作環境溫度：-25℃～75℃ ， 儲存溫度：-35℃～85℃
|
|
濕度范圍
|
相對濕度95%（無凝結）
|
|
尺寸
|
長：84mm 寬：84mm 高：25mm
|

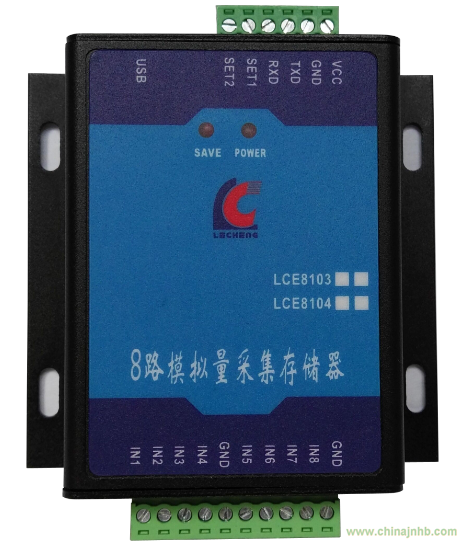

5、LCE8103-2C 8路模擬量采集存儲器接線說明
|
名稱
|
描述
|
備注
|
|
USB
|
USB接口，拷貝內存卡數據
|
無需驅動
|
|
POWER
|
電源指示燈
|
|
|
SAVE
|
存儲指示燈
|
有數據存儲時指示燈閃爍
|
|
AIN1---AIN4
|
4路4—20ma 模擬量輸入腳
|
|
|
GND
|
模擬量公共端
|
|
|
AIN5---AIN8
|
4路0—5V 模擬量輸入腳
|
|
|
GND
|
模擬量公共端
|
|
|
VCC
|
電源正極
|
寬電壓供電：6V-24V，推薦 12V DC
|
|
GND
|
接地
|
|
|
TXD
|
串口發送端
|
實時數據輸出接口，SET1和SET2短接時，參數配置接口
|
|
RXD
|
串口接收端
|
|
SET2
|
配置接口
|
SET1和SET2短接時，參數配置狀態；SET1和SET2斷開時，采集存儲狀態。
|
|
SET1
|
配置接口
|
蜂鳴器：接通電源（DC 12V）后，蜂鳴器響一聲，表示初始化成功；蜂鳴器長響，則表示初始化不成功，請檢查內存卡是否接觸不良或損壞。
二、接線方法
1、模擬量輸入接法
三、LCE8103-2C 8路模擬量采集存儲器使用指南
LCE8103-2C 8路模擬量采集存儲器為用戶提供模擬量采集和數據存儲功能；對采集到的每幀數值加入實時時間，方便數據查詢；并可通過串行接口實現數據遠程傳輸，如圖：
1、 使用方法：
安照“第二章接線方法”正確連接傳感器、變送器等設備；SET1和SET2斷開，進入采集存儲狀態，上電即可使用。
2、數據格式
通過USB線連接電腦，無需驅動，直接讀取SD卡中的采集數據，打開SD卡，如下圖：
每天自動創建一個文件夾，以當前的年月日定義文件夾名稱。
可將TXT文檔數據直接導入EXCEL生成圖表，如下圖：
LCE8103-2C 8路模擬量采集存儲器是我公司自主研發的產品，我們擁有硬件和嵌入式軟件的完整研發能力，可以為您提供以下服務：
-
OEM、ODM生產；
-
定制嵌入式軟件、硬件；
-
承接各種相關開發項目；
