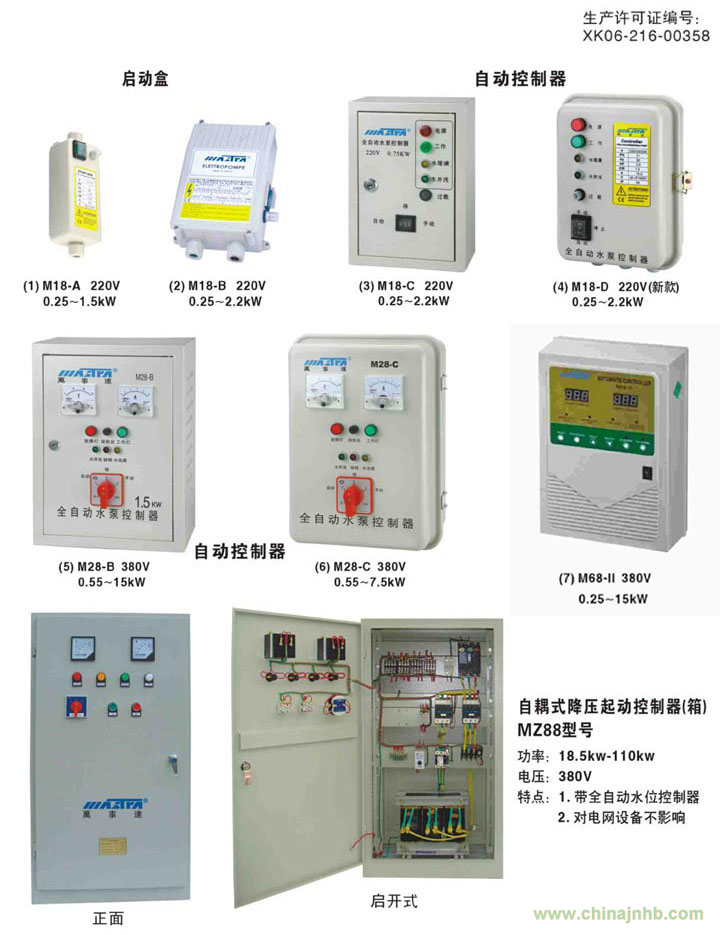

萬事達牌控制器，深井泵控制箱(器)
本產品有2.2KW以下電容運轉的配單相電動機的控制器，15KW以下可配直接起動三相電動機的控制器。此產品由水位全自動24小時控制，使用操作簡便、省工、減少電能和水資源的浪費，正確使用，效益顯著。
|
|
|
主要特點
一、單相啟動盒起開啟作用，是手動開泵功能。
二、單相自動控制器
1.水位控制水用任何調試，易裝易用，全自動功能；
2.水位控制電路板具有抗高壓設計；
3.電路板外接導線全部采用插接方式，方便現場快速維修更換。
三、M28型三相控制器
1.水位控制不用任何高度，易裝易用，全自動功能；
2.水位控制電極線可按傳統同類產品那樣三線三電極控制，與國內外同類產品的互換性強，也可配備專用的“分位器”，采用二線三電極控制，可為用戶節約1/3至1/2的水位電極線，且可提高控制的可靠性；
3.使用自動檔兼有可靠的電動機缺相保護功能，從電源至電動機內部，任一相導線松脫或斷線，可在二秒內自動關機并自鎖，有效地防止電動機因缺相故障而燒毀或防止故障的擴大。
|
安裝圖
-
① 潛水電機
-
② 潛水泵泵體
-
③ 控制電極
-
④ 電纜夾
-
⑤ 井管
-
⑥ 夾板
-
⑦ 壓力表
-
⑧ 止回閥
-
⑨ 閘閥
-
⑩ 井下電纜
A.動水位線
B.動水位線與潛水泵出水口的距離，最低不少于1米。
C.電機底部與井底距離最短不能小5米。
安裝前的準備
確認使用本產品環境必須符合如下條件：
-
電源：三相，電壓380V，50Hz
-
電壓波動范圍：360-400V之間
-
水源中固體物含量不能超過0.02%(重量比)
-
水源的酸堿度PH值范圍：6.5-8.5
-
水井是經清洗干凈
安裝
-
首先將泵體與電機裝好，檢查泵及電機是否轉動靈活，如不靈活，應檢查其原因，并將其排除。
-
參照安裝圖，聯接井管下井。
-
用尼龍繩或鋼絲繩固緊泵頭孔位，用于吊裝泵下井或起泵用，其長度可根據井深情況預備。
-
把與泵頭出口口徑一致的一節輸水管安裝在出水口處并夾裝一副夾板，然后安放入井中，再將第二節管安裝上，裝上第二副夾板，......，直下到所需深度為止，最后一副夾板不缷，將泵固定在井中。
-
接上彎頭、閥門、裝上壓力表及水表。
|
|
