導軌式預付費電能計量表
1、概述
電子式預付費電能計量裝置采用導軌式安裝結構，主要用于計量額定頻率50Hz的單相、三相交流有功電能，具有預付費、負載控制及RS485通信等功能，性能指標符合GB/T18460.3-2001標準。是改革傳統用電體制，提高用電管理水平的理想電能表。
2、產品規格
|
型號
特性
|
DDSY1352
|
DDSY1352-NK
|
DTSY1352
|
DTSY1352-NK
|
|
應用
場合
|
單相回路
|
√
|
√
|
|
|
|
三相回路
|
|
|
√
|
√
|
|
電
流
規
格
|
10(60)A
|
√
|
√
|
|
√
|
|
1.5(6)A
|
|
|
√
|
|
|
5(20)A
|
|
|
√
|
|
|
10(40)A
|
|
|
√
|
|
|
20(80)A
|
|
|
√
|
|
|
接線
方式
|
直接接入
|
√
|
√
|
√
|
√
|
|
經CT接入
|
|
|
√
|
|
3、產品功能
|
型號
功能
|
DDSY1352
|
DDSY1352-NK
|
DTSY1352
|
DTSY1352-NK
|
|
電量測量
|
電流/電壓
|
■
|
■
|
■
|
■
|
|
有功/無功/視在功率
|
■
|
|
|
|
|
功率因數/頻率
|
■
|
|
|
|
|
電能計量
|
有功電能
|
■
|
■
|
■
|
■
|
|
復費率電能
|
|
□
|
|
□
|
|
費率
時段
|
峰、平、谷
|
|
□
|
|
|
|
尖、峰、平、谷
|
|
|
|
□
|
|
時段
|
|
□8時段
|
|
□8時段
|
|
時間、日期
|
|
□
|
|
□
|
|
通訊
(選其一)
|
Modbus-RTU
|
□
|
□
|
□
|
□
|
|
DL/T645
|
□
|
□
|
□
|
□
|
|
負載控制
|
預付費控制
|
□
|
■
|
□
|
■
|
|
超負荷控制
|
|
■
|
|
■
|
注：“■”為標配功能；”□”為選配功能。
4、技術參數
|
型號
技術參數
|
DDSY1352
|
DDSY1352-NK
|
DTSY1352
|
DTSY1352-NK
|
|
輔助電源
|
無
|
|
電壓輸入
|
額定電壓
|
AC220V
|
AC 3×220/380V、AC3×380V
|
AC 3×220/380V
|
|
參比頻率
|
50HZ
|
|
功耗
|
≤5VA
|
≤2VA
|
≤5VA
|
|
電流輸入
|
輸入電流
|
10(60)A
|
1.5(6)A、5(20)A、10(40)A、20(80)A
|
10(60)A
|
|
起動電流
|
0.004Ib
|
|
功耗
|
≤1VA
|
≤4VA
|
≤1VA
|
≤4VA
|
|
精度等級
|
測量精度
|
有功電能1.0級
|
有功電能0.5S級
|
有功電能1.0級
|
|
時鐘精度
|
誤差≤0.5s/d
|
|
脈沖輸出
|
輸出類型
|
光電耦合，集電極開路、無源輸出，外接電源DC+5V~24V
|
|
脈沖寬度
|
80ms±20ms
|
|
脈沖常數(imp/kWh)
(與輸入電流對應)
|
1600
|
6400、1600、800、400
|
1600
|
|
通信
|
接口
|
RS485(A+、B-)
|
|
介質
|
屏蔽雙絞線
|
|
協議
|
MODBUS-RTU
|
|
外形尺寸
|
長×寬×高(mm)
|
72×85×70.5
|
76×89×74
|
144×85×74
|
|
安裝方式
|
35mm導軌
|
|
接線能力
|
柔性電纜
（mm2）
|
25
|
|
溫度范圍
|
工作溫度
|
﹣20℃~﹢60℃
|
|
存儲溫度
|
﹣30℃~﹢70℃
|
|
濕度
|
≤95%（無凝露）
|
|
海拔
|
＜2000m
|
5、接線端子
● DDSY1352單相預付費電能計量表
●DDSY1352-NK單相內控型預付費電能計量表
注：7、8為時鐘與有功脈沖復用端子，默認為有功脈沖輸出。

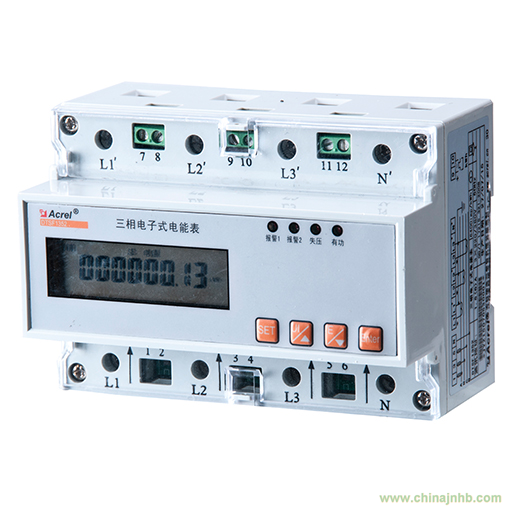

●DTSY1352三相預付費電能計量表
●DTSY1352-NK三相內控型預付費電能計量裝置
