船舶用絕緣監測產品
1.概述
隨著工業科技的發展，漏電流對工業生產安全構成了很大的威脅。為了提高供電的連續性和可靠性，許多重要生產場所采用了不接地供電系統。安科瑞AIM-T系列工業用絕緣監測儀主要應用于工業領域如礦井、船舶、玻璃廠、電爐和試驗設備、冶金廠、化工廠、爆炸危險場所、計算機中心及應急電源等的交流不接地系統中，用來實時監測系統對地的絕緣狀況，當系統出現接地故障時，及時報警，提醒相關人員排查故障。產品的設計嚴格按照國家標準和規范進行。
2.產品介紹

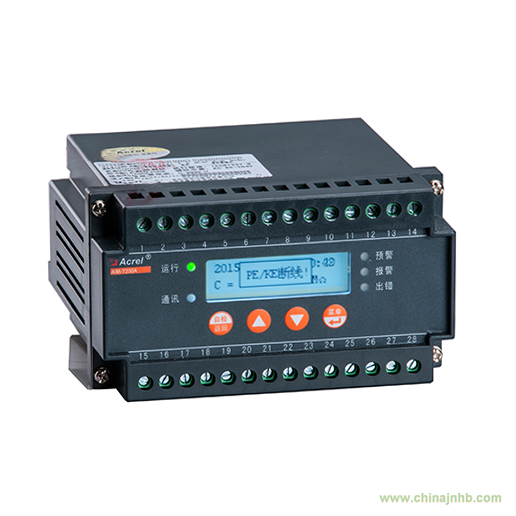

2.1 AIM-T系統工業用絕緣監測儀
AIM-T系列絕緣監測儀主要應用在工業場所IT配電系統中，用來監測IT系統對地的絕緣狀況，在系統出現絕緣故障時及時報警，以提醒電氣維護人員對故障及時排查。產品主要包括AIM-T100、AIM-T200兩大系列，其中AIM-T200系列分A型（導軌式安裝）和B型（嵌入式安裝），兩者除了安裝方式不同外，功能和技術要求完全相同。
2.2 符合標準
a.IEC 61557-8-2007《交流1000V和直流1500V以下低壓配電系統電氣安全防護檢測的試驗、測量或監控設備 第8部分：IT系統中的絕緣監控裝置》
b.GB/T 18268.24-2010 《測量、控制和試驗室用的電設備 電磁兼容性要求 第24部分：特殊要求 符合IEC61557-8的絕緣監控裝置和符合IEC 61557-9的絕緣故障定位設備的試驗配置、工作條件和性能判據》
2.3 命名規則
2.4 技術參數
|
型號
技術指標
|
AIM-T100A
|
AIM-T200A
|
AIM-T200B
|
|
輔助電源
|
電壓
|
100～240V AC 50/60Hz
|
85～264V AC 50/60Hz
|
|
功耗
|
< 5W
|
<15W
|
|
被監測的IT系統
|
系統電壓
|
單相或三相0～800V AC
|
單相或三相0～800V AC
|
|
系統頻率
|
40～460Hz
|
40～460Hz
|
|
絕緣監測
|
絕緣測量范圍
|
0～999kΩ
|
0～999kΩ
|
|
相對百分比誤差
|
0～±10%
|
0～±15%
|
|
允許系統泄露電容
|
< 10uF
|
< 80uF
|
|
響應時間
|
< 3s
|
< 3s
|
|
測量信號電壓峰值
|
≤44V
|
≤40V
|
|
測量信號電流
|
≤100uA
|
≤200uA
|
|
報警輸出
|
輸出方式
|
2路繼電器輸出
|
3路繼電器輸出
|
|
觸點容量
|
AC 250V/5A DC30V/5A
|
AC 250V/5A DC30V/5A
|
|
通訊類型
|
RS485 Modbus-RTU協議
|
RS485 Modbus-RTU協議
|
|
安裝方式
|
導軌式安裝
|
導軌式安裝
|
嵌入式安裝
|
2.5外形及安裝尺寸（單位：mm）
● AIM-T100A外形及安裝尺寸圖：
● AIM-T200A外形及安裝尺寸圖：
● AIM-T200B外形及安裝尺寸圖：
3.產品應用
3.1 AIM-T100A絕緣監測儀應用
AIM-T100A絕緣監測儀主要應用于在800V及以下交流單相或三相IT配電系統，用于給不允許停電的設備供電，例如：電動機、抽水泵、空氣制冷和空調系統、照明系統、加熱系統、移動發電機、不帶變速驅動的各類軋機等。如AIM-T100A絕緣監測儀在電動機IT供電系統中的應用示意圖所示。
AIM-T100A在電動機IT供電系統中的應用示意圖
3.2 AIM-T200系列絕緣監測儀應用
主要應用于800V以下交流單相或三相不接地系統（系統中不含直流分量或整流設備），允許系統對地泄漏電容小于80uA，同時該產品支持雙套IT系統互聯功能，即當兩套IT系統通過母聯合為一套IT系統時，只有1臺絕緣監測儀工作，另一臺在檢測到母聯開關閉合后，自動停止絕緣監測功能。如AIM-T200產品在主配電系統中的應用示意圖所示。
AIM-T200系列絕緣監測儀在主配電系統中應用示意圖
3.3應用選型
4.上圖方案
