簡介：

  YJ-200UV高濃度臭氧水測試儀依據朗伯—比爾定律，通過測量臭氧對紫外光吸收前后的光信號強度變化，由此計算出當前臭氧濃度值。

注意事項：

1.豎立安裝

2.空白調零需要無臭氧的干凈的水

3.有氣泡進入測量管道會影響讀數

儀器特點：

  1、紫外光吸收

  2、雙光路結構

  3、緊湊結構

  4、可以連續在線測量

儀器主要技術指標：

測量原理：  254nm紫外吸收法，雙光路原理

紫光壽命：大于10，000小時

顯   示：兩行點陣英文字符

測量范圍：   0—20mg/L

分辨率：   0.1 mg/L

精確度：   0.5%

重復度：   0.5%

響應時間： 小于1s

零位漂移： 小于0.2%

使用壓力： 小于0.1Mpa  檢測的臭氧水壓力不能超過1KG

流量使用：  0.1-1L/min   檢測的臭氧水流量在0.1~L/MIN之間

信號輸出：4-20mA；報警（高低濃度值可設定）；RS232(2400波特率);

信號輸出控制：RS485

使用環境溫度：0—50℃

外形尺寸：258*160*90

安裝方式：按產品箭頭所示方向安裝（箭頭朝上）

供電：AC 100—240V 10VA

重量：2kg

側面面板的操作

    （1）串口信號輸出 為缺省項。如需要，請與本公司銷售人員聯系

    （2）進出水管采用標準的4×6設計，帶鎖緊螺母

         進出水口有箭頭標注注意方向。

安裝事項

 按產品上紅色箭頭所示方向垂直地平片安裝。

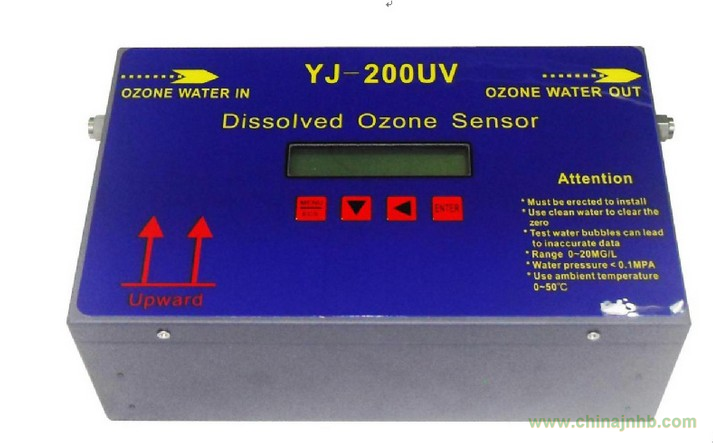

儀器的外觀圖（前面板圖）

（后面板圖）

儀器操作

1、通電后的面板顯示   OZONE=   mg/L

△儀器通電后會自動進入測量狀態，根據當前信號值自動運算并且顯示相應數值

 由于紫外燈有預熱時間，一般需要5分鐘左右

△正常通電大于半小時后，假若顯示數值有偏差，可以使用調零功能

 如何進行調零操作

 前提條件：①通電長時間后屏幕顯示數值大于0.2 mg/L

           ②確認儀器已經處于穩定狀態（屏幕顯示數值相對穩定，跳動小于    0.2 mg/L）

           ③儀器內測量管道沒有臭氧存在

 操作：   先用不含臭氧的干凈的水通入一分鐘左右，然后進入以下操作。

        ①進入調零功能菜單（按ESC鍵一次）

           ②按下調零確認鍵（第四鍵）2次

           ③屏幕顯示0.0 mg/L，調零完成

2、其他相關菜單功能操作

  按下ESC鍵，進入菜單相應設置，首先會顯示調零功能

 △通過按下第二個菜單翻滾鍵，然后會依次顯示調零（Zero） 報警(Alarm) 重啟(Reset) 校正(Calibrate)調試(Debug)

2-1報警輸出Alarm設定

功能說明：儀器可以進行臭氧濃度高值、低值設定。當臭氧濃度超過高值或低于低值時，都會輸出報警信號

  操作：①ESC進入菜單功能選擇

        ②通過按第二個菜單翻滾鍵選擇報警（Alarm）功能，并按確認鍵進入高低值選擇

 ③確認選擇高值還是低值設定，通過按第二鍵滾動顯示，最后按確認鍵選擇

④設定值由對應位數選擇（通過第二鍵實現），先選擇要修改的值的位數，具體數值選擇（通過第三鍵實現），會0～9循環滾動

        ⑤最后確認是目標值設定后，按下確認鍵

△通常會進行2次相應操作，分別為高值和低值設定

2-2重啟出廠原始設定Reset

功能說明：恢復出廠時原始設定，會同時將用戶自行設定的數值刪除，至少要進行調零操作

操作：①按下ESC進入菜單設定

     ②通過按第二個菜單翻滾鍵選擇至RESET

     ③確認

2-3校正設置Calibrate

功能介紹：此功能允許用戶自行進行校正臭氧測量數據偏差（需要密碼進入菜單，如有需要，請與本公司銷售人員聯系）

背景介紹：臭氧測試儀在出廠時都已經校正，但是由于紫外燈及傳感器參數有差異，可能用戶會認為測量數據存在微小差異。這個功能允許由用戶自行修正臭氧測試儀的標準數值。

操作：①按下ESC鍵，進入菜單功能選擇

     ②通過按第二個菜單翻滾鍵選擇校正功能，并確認

     ③選擇用戶認為合適的系數

     ④第二鍵為數位選擇鍵，第三鍵為數字選擇鍵

說明：出廠默認系數為1.0

2-4調試功能Debug

功能介紹：①判斷儀器是否正常工作

         ②光吸收池鏡片是否存在過度臟，需要清洗

操作：①按下ESC鍵，選擇調試功能并確認

     ②第一行，顯示當前濃度顯示值

       第二行，顯示儀器兩個數值

儀器正常工作時，顯示數值在1.0～2.0之間

有臭氧存在時，M值為減小，濃度越高，R值相對不變

              M值越小，而R值相對正常，表明鏡片需要清洗（通常進入臭氧測量池臭氧氣體要避免含有灰塵）
