技術參數：

-----------------------------------------------------------------------------

名    稱：陶瓷管20G/H臭氧發生器配件（臭氧高壓電源+臭氧管）

型    號：TS-20GAG

工作電壓：AC220V/50HZ、AC110V/60HZ，（選取其中一種）

功    耗：15～220W 可調，     AC220V/50HZ電壓下工作時，最大電流1.2A左右

冷卻方式：內電極水冷外電極風冷

供氣源：干燥潔凈的氧氣或空氣

臭氧產量：90%氧氣流量5L/min時，臭氧產量≥20G/H

工作環境溫度：-10～45℃     最佳工作環境溫度10～２５℃

工作環境濕度：≤80%RH 相對濕度

外形尺寸：臭氧管245*115*122MM 電源204*136*100 MM

凈    重：4.2kg

產品結構說明：

-------------------------------------------------------------------------------

1、陶瓷管20G/H臭氧發生器配件由陶瓷臭氧放電管和高壓高頻電源兩個部分構成。

2、陶瓷管的構成及特點：內電極316L不銹鋼，外電極鋁合金散熱片，介電質為陶瓷管，聚四氟乙烯及氟膠密封原件組合而成，內電極水冷，外電極風冷，水冷接口為寶塔結構，可用內徑8～10MM的水管接通，氣嘴用內徑為8MM的抗腐蝕抗氧化軟管接通（氟膠管），陶瓷管發生器主要特點為介電值介電常熟高，介質韌性好運輸途中不宜壞，熱膨脹系數低，氣源壓力最大可達0.2MPA。正常使用壽命一般在2萬小時。

3、高壓電源構成及特點：軍工級變頻變壓PCB電路及真空環氧高壓包組成；主要特點為：IGBT推動，頻寬自動/手動、開機緩啟動,（限制浪涌電流），供電過電壓保護.功率變換器過熱保護，輸出短路，斷路保護、聲光警示.電路抗干擾,防潮，防腐設計，并且可以根據客戶要求靈活變通為PLC控制或供電電壓不同的設定功能，正常使用壽命8K小時以上。

4、高壓電源上的零配件：

A/電位器：主要功能是調節臭氧電源的輸出功率大小，從而改變臭氧輸出的濃度及產量，順時針為調大，逆時針為調小；

B/高壓線及高壓地線：高壓線是從高壓包上獨立引出，線粗5MM左右的白色硅膠線，安裝時需要接在臭氧管的散熱片上；高壓地線是從PCB電路板上接出的黃綠色線，安裝時需要接在臭氧管內電極（水冷端）上。

C/電源接線端子：兩個接線芯及一個塑料接線插頭，將供電電源線焊接好后插入PCB電路板上班的插座上。

設備用途說明

-------------------------------------------------------------------------------

TS-20GAD陶瓷管臭氧發生器配件主要用于20～100G/H高濃度臭氧機上，可以一臺設備安裝一套或多套，比如安裝2套就是40G/H的臭氧機。是臭氧機的主要核心部件，供氣氣源可用氧氣也可用空氣，可用在需要臭氧滅菌或凈化的地方，一般運用在水處理，其優越的工藝做工和電參數的穩定性及超長的壽命在廣大用戶中得到一致的好評。

設備安裝使用說明

-------------------------------------------------------------------------------

第一步：高壓電源及臭氧管安裝在絕緣板上，絕緣板固定在機箱中，需要注意：臭氧管及高壓電源距離金屬機箱外殼大于3厘米（高壓部分如果距離金屬機箱外殼太近，可能會形成高壓渦流從而影響使用甚至損壞），臭氧管安裝的位置在在機箱上的對流風空間內，確保工作時機上的風扇能吹到臭氧管的散熱片，確保臭氧管的外電極風冷穩定。

第二步：冷卻水安裝：臭氧管的水冷嘴不分進出，任意一端進出均可，水冷嘴的外徑為10MM，用內徑8～10MM的軟管接通。水溫不高于30度，流量大于5L/MIN，水管接通后檢查好不允許漏水。冷卻水可以用循環水冷，也可以外接水冷。方便安裝即可。

第三步：進氣口及臭氧出口的安裝：臭氧管的氣嘴不分進出氣嘴，任意一端均可進出，進氣口的導氣管材料可用硅膠管或PC軟管，出氣口用抗氧化的管子（四氟管，氟膠管等）接通，要求不漏氣即可，通入臭氧管進氣口的氣體，無論是氧氣還是空氣，都要確保氣體潔凈干燥，溫度不要高于45度，濕度不能大于65%。

第四部：電位器的安裝，電位器安裝在機箱外殼的控制面板上，方便用戶調節使用。

第五步：檢查線路：高壓線和高壓地線接通臭氧管后，要盡量將高壓線以最短的距離連接，配件出廠時高壓線長40CM左右，安裝的時候根據安裝的位置盡量將高壓線剪短接通，避免高壓線在機箱內與其他的線路或物件碰觸在一起，如有條件，可用內徑為8MM的硅膠管套上高壓線，使之更安全。其他的線路，特別是數顯的電子器件連接線，不要靠近高壓部分（高壓包，高壓線，臭氧管），否則高壓可能會干擾其正常使用功能。

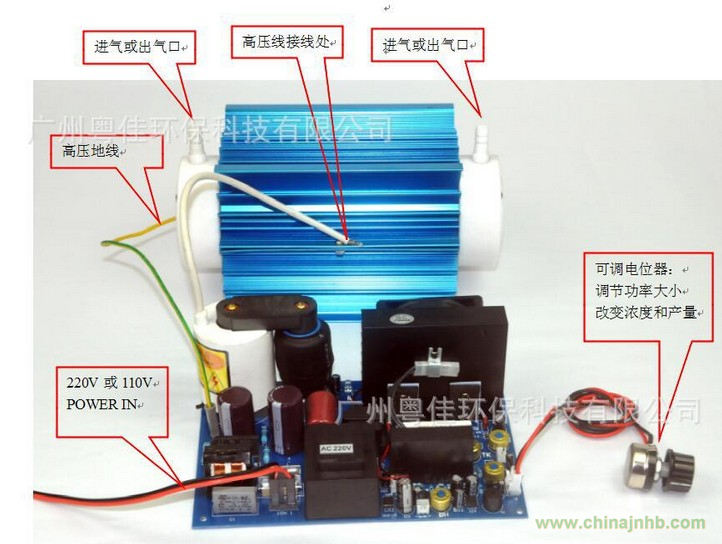

安裝連接圖示：

兩套以上配件安裝圖示：

使用注意事項

-------------------------------------------------------------------------------

1、收到貨物后，請先檢查設備有無損壞或缺失零配件，確保沒有問題后再投入到安裝使用環節。

2、安裝組件過程中，請注意輕拿輕放，避免摔毀。

3、安裝好設備以后，通電之間請檢查清楚氣路、水路、電路之間有沒有問題，確保無誤后再通電。

4、設備安裝確保高壓無外泄到機箱外殼上，高壓危險。

5、禁止在易燃易爆場所使用。

6、確保風冷及水冷溫度，臭氧管工作時溫度不可高于60℃。

7、臭氧出口臭氧濃度較高，人體請勿長時間接觸臭氧，投放到密閉空間的臭氧可在機器停止工作60分鐘后自然分解，人方可進入。

8、非專業人員請勿打開機箱，一般電工人員需在向專業維護人員咨詢后可以打開機箱。

9、如果設備運用在水處理時，請確保氣水混合裝置不能有水回流到臭氧管的氣路中，否則會導致高壓短路。

設備日常維護保養

-------------------------------------------------------------------------------

1、安裝好的設備應使用放置在干燥通風潔凈的環境內，環境溫度在-10～40℃之間，相對濕度小于85%。

2、設備維護保養時，需斷開電源線情況下經行。

3、定期檢查設備上的通風氣排，如有較多灰塵時要拆下及時清理干凈并裝回原位。

4、設備可以長時間24小時連續工作，但是請確保設備上散熱通風良好。

5、清潔機箱用的濕毛巾必須擰干后使用，切勿將水滴濺入機器內部。

售后服務

-------------------------------------------------------------------------------

1、自購買之日起保修一年。

2、在保修期質量問題免費維修，安裝錯誤或人為原因的損壞需收費。

3、售后服務電話：020-32031153，18819261945。

4、質量問題7天內賣方負責往返費用，一月內運費AA制，一月后買方負責物流費用。

特別聲明：

-------------------------------------------------------------------------------

本說明書制定日為2015年05月15日，將來如有修改之處，請恕不另通知！本公司保留產品本身及此說明書修改所有權！
