技術參數

----------------------------------------------------------

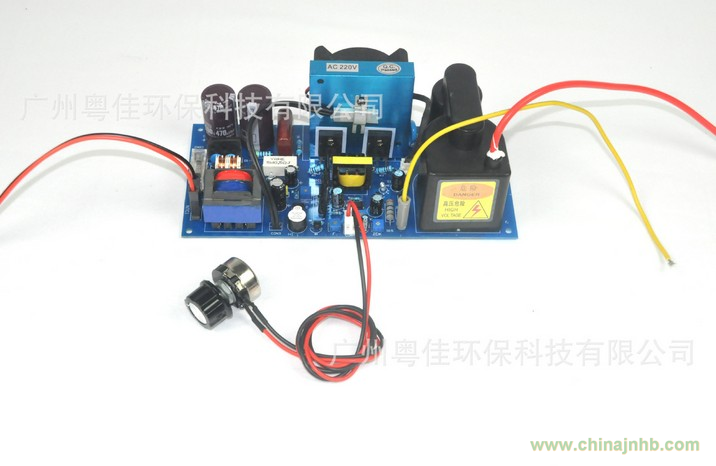

名    稱：300W臭氧高壓高頻電源

型    號：TS-350W

工作電壓：AC220V/50HZ、AC110V/60HZ，（選取其中一種）

功    率：15～350W 可調
高壓輸出：4.5KV / 5~12KHZ  可調

工作環境溫度：-20～50℃

工作環境濕度：≤95%

外形尺寸：210*100*75mm

凈    重：0.95kg

設備用途說明

-----------------------------------------------------------------

TS-350W臭氧高壓高頻電源主要用于臭氧發生器（管式或片式）的驅動電源，一般可以匹配臭氧產量20G/H以下的臭氧發生器。根據臭氧發生器的電容性不同，可以通過調節電源上的頻率、脈寬、電流輸出大小等與之匹配，達到臭氧發生器運用的最佳效果，本電源的靈活性和通用性相對較強，可以跟市面上95%以上的20G/H以下的臭氧發生器匹配使用，它精湛的工藝及穩定的使用壽命在同行業及廣大客戶的一致認可。

電源主要特點

----------------------------------------------------------

1、IGBT推動，頻寬自動/手動。

2、開機緩啟動,（限制浪涌電流）。

3、供電過電壓保護。

4、功率變換器過熱保護，輸出短路，斷路保護、 聲光警示。

5、電路抗干擾,防潮，防腐設計。

6、輸出功率可調，方便控制臭氧發生器臭氧產量大小及臭氧濃度大小。

7、靈活性強，通過電源上的內部調節匹配多種不同容性的發生器負載。

使用注意事項

----------------------------------------------------------

1、收到貨物后，請先檢查設備有無損壞或缺失零配件，確保沒有問題后再投入到安裝使用環節。

2、安裝前，先核對工作電壓是否正確，安裝時請注意輕拿輕放，避免摔毀。

3、安裝好設備以后，通電之間請檢查清楚電路之間有沒有問題，確保無誤后再通電。

4、設備安裝確保高壓無外泄到機箱外殼上，高壓危險。

5、禁止在易燃易爆場所使用。

6、高壓輸出兩條線，白色為高壓線，黃綠色為地線，分別接在臭氧發生器的兩個電極上，安裝時請注意其他非高壓線路應遠離高壓線，高壓包距離金屬板應大于3厘米。

 電源調試說明（出廠時內部調節以本公司15G臭氧管發生器匹配）

說明：ZDK 反饋限制脈寬鎖定（制動控制控制最大功率），順時針調小，逆時針調大。

      TK  功率內調節，用于調節功率大小順時針調大，逆時針調小。

      F   高壓輸出頻率調節，順時針調大，逆時針調小。

      BH  負載電流限制，保護限制，報警控制。順時針調大，逆時針調小。

調節準備：1、電量參數儀器一臺，（調試電源功率匹配）

          2、示波器一臺，（調試電源頻率匹配）

          3、臭氧檢測儀一臺。（檢測匹配效果）

調節順序：在接通臭氧管的情況下調試、

         通電前調節：1、BH順時針調節到最大。

                     2、F調節到8KHZ（示波器）。

                     3、TK調節到160W有效值（電量參數儀），

                     4、ZDK 逆時針調到最小。

                     5、電位器逆時針調到最小。

        完成上面幾個步驟后可以開始通電，注意觀察電量參數儀的功率數值大小。

第一步：電位器緩慢順時針調大，注意觀察電量參數儀的功率數值大小，配合TK調節，使電位器調節順時針調到最大時，功率大小為160W有效值。

第二步：完成上一步后，電位器調到順時針最大值，將ZDK順時針調節使功率下降5%~10%即可。

特別聲明：本說明書制定日為2013年10月15日，將來如有修改之處，請恕不另通知！本公司保留產品本身及此說明書修改所有權！
