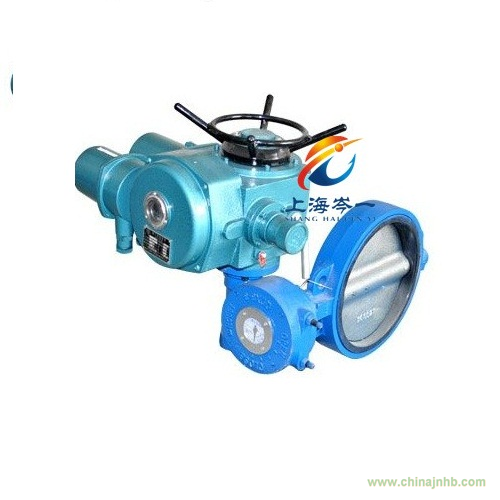

電動硬密封對夾蝶閥D973H
一、電動硬密封對夾蝶閥D973H概述
電動硬密封對夾蝶閥采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
二、電動硬密封對夾蝶閥D973H特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、電動硬密封對夾蝶閥D973H執行機構
電動硬密封對夾蝶閥D973H系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。
四、電動硬密封對夾蝶閥D973H主要性能規范
|
公稱通徑DN（mm）
|
50-1200
|
|
公稱壓力PN（MPa)
|
1.0
|
1.6
|
|
公稱壓力PS（MPa)
|
強度試驗
|
1.5
|
2.4
|
|
密封試驗
|
1.1
|
1.76
|
|
材料\材料代號
|
C
|
P
|
R
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
蝶板
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
四氟 不銹鋼
|
|
填料
|
四氟 柔性石墨
|
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-40℃～200℃（超該溫度范圍；訂貨時請注明）
|
五、電動硬密封對夾蝶閥D973H偏心原理及密封形式
|
1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。
|
六、電動硬密封對夾蝶閥D973H主要外形尺寸與連接尺寸( mm )
|
公稱通徑DN(mm)
|
尺寸(mm)
|
|
L
|
D
|
D1
|
H
|
H0
|
Z-Φd
|
|
50
|
43
|
165
|
125
|
82
|
260
|
4-18
|
|
65
|
46
|
185
|
145
|
95
|
280
|
8-18
|
|
80
|
49
|
200
|
160
|
108
|
355
|
8-18
|
|
100
|
56
|
220
|
190
|
125
|
390
|
8-23
|
|
125
|
64
|
250
|
220
|
138
|
490
|
8-25
|
|
150
|
70
|
285
|
250
|
198
|
630
|
8-25
|
|
200
|
71
|
340
|
310
|
236
|
690
|
12-25
|
|
250
|
76
|
405
|
370
|
276
|
830
|
12-30
|
|
300
|
83
|
460
|
430
|
308
|
930
|
16-30
|
|
350
|
92
|
520
|
490
|
340
|
1010
|
16-34
|
|
400
|
102
|
580
|
550
|
374
|
1070
|
16-34
|
|
450
|
114
|
640
|
600
|
384
|
1140
|
20-34
|
|
500
|
127
|
715
|
660
|
448
|
1200
|
20-41
|
|
600
|
154
|
840
|
770
|
490
|
1340
|
20-41
|
|
700
|
165
|
910
|
875
|
542
|
1600
|
24-48
|
|
800
|
190
|
1025
|
990
|
607
|
1780
|
24-48
|
|
900
|
203
|
1125
|
1090
|
665
|
1920
|
28-54
|
|
1000
|
216
|
1255
|
1210
|
731
|
1960
|
28-58
|
|
1200
|
254
|
1485
|
1420
|
842
|
2360
|
32-58
|
