ZJ-5型積層壓電測試儀（積層靜壓電系數d33測量儀）
關鍵詞: 積層壓電,陶瓷材料,高分子,d33，50000pC/N

ZJ-5型積層壓電測試儀產品介紹：

壓電陶瓷是用于超聲電機的主要壓電材料。目前國內外絕大多數超聲電機是以單層厚度為毫米級的單層或多層壓電陶瓷片（以下簡稱壓電片）作為驅動元件。隨著超聲電機向

小、輕、薄、高效率、低振動、低噪聲和低價格方面發展，不僅對壓電陶瓷的性能要求

越來越高，而且對其結構和尺寸等提出新的要求。其中壓電疊堆成為一個新的研究方向

壓電疊堆，亦稱層疊式壓電陶瓷作動器、多層疊堆式壓電陶瓷、或積層式壓電微位移器，

是指厚度100μm左右的幾十層、甚至上百層的壓電陶瓷，連同電極，通過固態燒結工藝

制作而成，并沿陶瓷層的厚度方向極化的壓電陶瓷組，各層之間在機械上串聯，在電路

上并聯。與上述壓電片相比，壓電疊堆的能量轉換效率高、電源功耗低、響應速度快、

分辨率高、輸出力大、輸出位移大且穩定、蠕變小等特點，特別是能實現低電壓驅動、

體積小的優點，在包括超聲電機在內的各種驅動場合具有良好的應用前景。

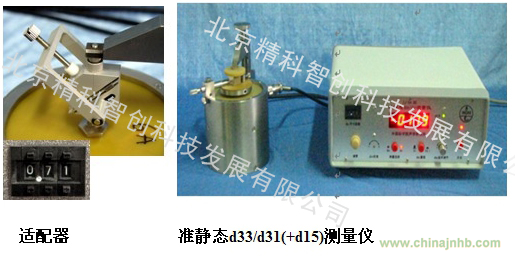

    ZJ-5型積層壓電測試儀（積層靜壓電系數d33測量儀）是為測量積層壓電材料的d33常數而設計的專用儀器，它可用來測量具有積層大壓電常數的壓電陶瓷，小壓電常數的壓電單晶及壓電高分子材料。此外，也可測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數，儀器測量范圍寬，分辨率細，可靠性高，操作簡單，對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，測量結果和極性在三位半數字面板表上直接顯示。本儀器是從事壓電材料及壓電元件生產、應用與研究部門的必備儀器。

 ZJ-5型積層壓電測試儀參考標準:
GB3389.4-82《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》

GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB000?Tj1.1/T3389.4-1982《壓電陶瓷材料性能測試方法 柱體縱向長度伸縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》

GB/T3389.8-1986《壓電陶瓷材料性能測試方法 熱釋電系數的測試》
ZJ-5型積層壓電測試儀主要功能：

﹡測量積層壓電材料的d33常數

﹡測量具有大壓電常數的積層壓電陶瓷

﹡測量小壓電常數的壓電單晶及壓電高分子材料

﹡測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數

ZJ-5型積層壓電測試儀主要技術指標

★×1擋：20到2000pC/N，
★×10擋： 2000到50000pC/N，
★誤差：×1擋：±2%±1個數字，當d33在200到2000pC/N；
★±5%±1個數字，當d33在20到200pC/N；
★×10擋：±2%±1個數字，(當d33在2000到50000pC/N)
±5%±1個數字，當d33在200到2000pC/N。

★電壓保護：獨有的放電保護功能
★分辨率：   ×1擋：1 pC/N；×0.1擋：0.1 pC/N。
尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。
重量：施力裝置：約4公斤；
儀器本體：2公斤。
電源：220伏，50赫，20瓦。

五、選配件示波器：

六、主要特點：

1. 能夠同時極化1-4片試樣

2. 安全可靠，溫度補償快、恒溫精度高

3. 每路當漏電流超過規定值時，都具有切斷保護功能，不影響其它樣片的極化，其它回路可按正常極化時間完成極化。

4. 任意夾持樣品尺寸為3-40mm片方型或是圓型試樣

1、工作電源：AC220V  50/60HZ

2、額定功率：2.0kw

3、壓電材料極化或耐壓測試：DC：0-10KV（±5％+2個字）連續可調

4、總電流：10mA

5、每路切斷電流：0.5mA

6、定      時：1-99min±5％任意設定

7、加熱元件 ：優質電阻絲

8、1次測試試樣數量:可加載1-4片試樣

9、額定溫度 ：≤180℃

10、最高溫度 ：200℃

11、控溫方式 ：智能化恒溫控制（進口表）

12、樣    片 ：樣品尺寸為3-40mm片方型或是圓型試樣

13、外形尺寸 ：寬872高466深360（mm)
