一、基本簡介及參 照 標 準
自然界雨水對產品和材料的破壞，每年造成難以估計的經濟損失。所造成的損害主要包括腐蝕、褪色、變形、強度下降、膨脹、發霉等，特別是電器產品因雨水造成燈光模糊或短路而極易釀成火災。因此針對特定的產品或材料進行外殼防護水試驗是必不可少的一道關鍵程序。
本套防水試驗設備為標準型設備，需安裝在特設的實驗室內對產品進行人工模擬淋雨試驗，實驗室內的進水和防水設施必須安裝到位。設備可以用來考核和確定電工、電子產品，各種電器及各種照明燈具的外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。設備能完全模擬外界淋雨環境，充分再現外界淋雨環境對產品所造成的影響。
本設備人工模擬淋雨試驗，不包括有強風速的降雨，不考慮試驗樣品的溫度與雨水溫度的溫度差作用所引起的大量進水。
本設備可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。
二、結構設計簡介

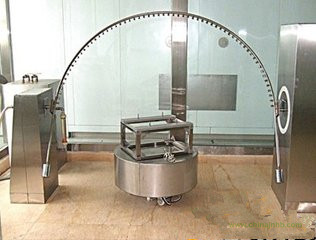

本套擺管淋雨試驗設備選用優質材料，使用先進的數控加工設備加工成型。設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成。其中支架、回轉臺防護罩、控制臺采用SUS304不銹鋼發紋板制作。擺管立柱內部采用槽鋼焊接，保證在擺管擺動時不晃動；立柱包邊材料采用不銹鋼板制作，以便在進行水試驗時不會使其生銹；設備的樣品架、法蘭、接嘴及其它附件配件均為不銹鋼材料制作。
本設備擺管由不銹鋼管彎制，可以作±60度--±180度往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。
擺管擺動的傳動裝置設計合理，制作精密，維護方便。擺管由先進的伺服電機加減速機驅動，轉動頻率由可編程PLC控制器控制，角度可以調整，操作簡單。
樣品架轉臺采用手動式升降裝置，設計載重50公斤（由客戶確定），并且可以水平方向360度旋轉，轉速1—4轉，由PLC程序控制，調速器控制轉臺轉速。整臺設備設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。轉臺特別設計了通電裝置，客戶可以在通電的狀態下進行試驗，共設計六組電源端子，0—60V直流電壓可調，可通過最大電流為30A。
氣候防護試驗裝置采用大功率水泵進行水加壓試驗，滿足標準GB/T11022-2011中附錄C的要求，除噴嘴采用黃銅材質外，所有管路零配件均采用SUS304不銹鋼管件鏈接，可靠耐用；
設備選用優質大功率水泵，壓力和流量完全按照標準設計。設備配備相當容量的貯水箱以供應試驗所需擺管噴水之用。吸水電機將水池中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出。設備配備的流量計和水壓力表均為國產名牌。敞開式擺管淋雨須考慮排水，使試驗用水迅速排放，以不積水為佳。或者，試驗用水部分可以采用循環使用，節約用水。
試驗結束后，擺管內部的水自動排除，無需人為干預
三、技 術 規 格
A 擺管淋雨試驗裝置
1. BL-800
2. 樣品架轉速：1--4r /min正反轉及轉速可調
3. 樣品架承重：50kg（可根據客戶需要設計）
4. 擺管半徑：200mm 400mm 600mm
800mm
5. 試驗臺面尺寸：?500㎜（可根據客戶需要設計）
6. 試驗臺面可以升降：400-650mm（升降距離可商討）；
7. 擺管噴水孔徑： ? 0.4㎜
8. 擺管孔間距離：50mm
9. 噴孔數量：按照標準規定開孔
10. 擺管擺幅：0-180°（理論值）可調
11. 擺管夾角：IPX3：120° IPX4：180°
12. 每孔平均水流速度：0.07L/min
13. 擺桿擺速：IPX3:4s（2*120°） IPX4:12s（2*180°）速度可設定
14. 所有配件均采用SUS 304不銹鋼材質
15. 設備電源：AC 380V
16. 本套淋雨實驗裝置是安裝在淋雨試驗房內的，具體位置待定
四、電路控制和保護系統
4、
本套淋雨設備采用淋雨專用5.7寸880觸摸顯示屏，可編程PLC控制器控制擺管的擺動角度、擺動頻率，試驗時間，流量調節，水泵
轉臺，以及水溫，水壓；時間可以按要求設定，也可程式運行。
5、 轉臺的轉速可調，有效保證試驗按標準運行；
6、 控制系統配備施耐德執行元器件；
7、 擺管和轉臺分別獨立的控制系統；
8、 時間設定分別控制獨立的系統；
9、 進口執行元器件；
10 水過濾器；
11無熔絲保護開關；
12 過載、漏電、全護套式接線端子；
13 具有自動關機等保護。
1.
溫度范圍：5~40℃；
2.
相對濕度：25%~100%；
3.
大氣壓力：86~106KPa（860~1060mbar）
4. 電源要求：AC380（ ±10%）V/50HZ 三相五線制
5. 預裝容量：4.0 kW
