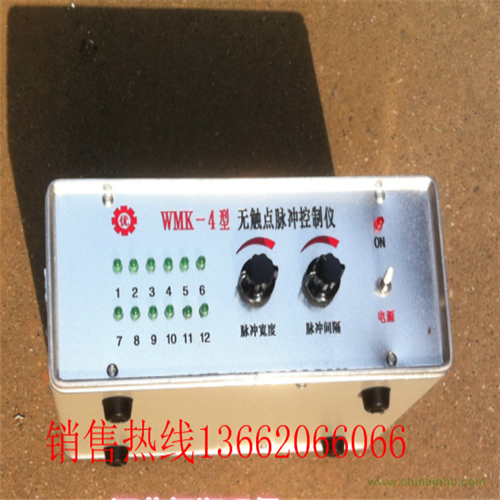

JMK系列無觸點脈沖控制儀詳細介紹 一、JMK脈沖控制儀產品概述： JMK型無觸點集成脈沖控制儀，JMK脈沖控制儀，電磁脈沖閥控制儀，脈沖電腦控制儀系列產品，是專門為脈沖袋式除塵器而設計，該系列產品是緊跟現代電子科學的迅猛開展，采用了當前較進步前輩的數字集成電路，經過長時間從事袋式除塵節制系統的理場設計及主動化產品的開拓制造經歷，眾家同類產品所長而全新設計推出的一種新型產品。該系列產品具有小型化、多功用、低功耗、高集成度、強抗攪擾、經久耐用、操作維護簡略等諸方面的長處。大大滿足了各類脈沖袋式除塵器主機的配套運用。當前該系列產品分為JMK-10、JMK-20、JMK-60三種規格，悉數彩用工程專用全密封塑料防塵機箱，外形美觀，操作運用便利。二、技術性能 脈沖間隔：1秒—30秒 電源電壓：220V，50HZ 脈沖寬度：0.05秒—0.2秒 重量：3KG 使用溫度：-20℃—+45℃ 外型尺寸：10*20*30cm 電源消耗：≤40KW 三、工作原理 該儀器由直流電流穩壓，脈沖發生器，單穩，數字集成電路，門控，門推動，可控硅輸出，數碼顯示等電路組成。 NE555輸出可調的脈沖計數信號和門控信號。計數電路驛碼和十個門的輸出全部由一塊MOS數字集成電路塊擔任。計數輸入加有自動清“0”延遲計數，開啟電源后，計數從“0”依次輸出循環計數。脈沖信號輸入到門控電路，去控制門輸出的導通時間，同時也控制可控硅的導通時間。 220V交流經降壓半波整流后，給可控硅和數碼管提供脈沖輸出和顯示電壓。可控硅輸出的脈沖電流啟動電磁閥去控制除塵設備工作。
