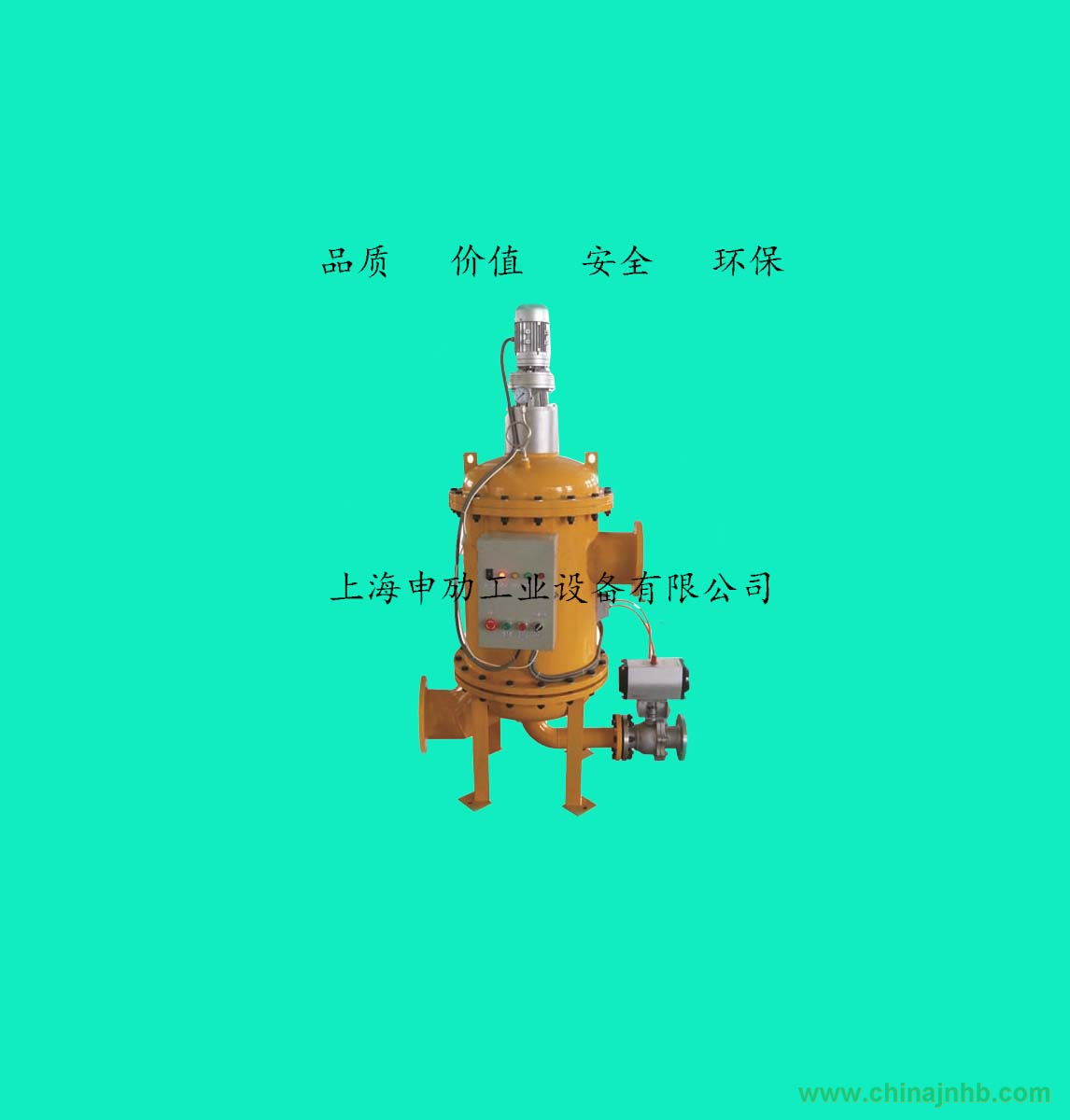

轉臂式（多芯式）反沖洗過濾器
產品描述及用途：
液體從濾網內側流向外側過程中，固體顆粒被截留在濾網內側。隨著污染物的增多，過濾器污染側和清潔側之間的壓差也逐漸增大。當壓差達到設定值時，壓差表發訊，過濾器開始自動反沖洗工作。它適用于過濾高流量、高速度、低粘度流體的顆粒雜志，廣泛應用于冶金、化工、電力、油田回注水、環保水等領域。
反沖洗過程：
1、減速電機通過中間軸驅動沖洗臂轉動，由光電定位開關控制沖洗臂的轉動角度，使之與被清洗濾網對正；
2、排污閥開啟，使被清洗濾網外側（清潔側）與排污之間形成壓力差；
3、在壓力差的作用下，清潔側液流從被清洗濾網的外側流向內側，進行反沖洗，聚積在濾網內側的污染物被沖掉并通過排污口排出過濾器；
4、每個濾網的反沖洗時間已設定，當達到反沖洗設定的時間后，排污閥關閉，該濾網的反沖洗過程結束，減速電機再次驅動沖洗臂轉動，對下一個（組）濾網進行反沖洗，排污閥再次開啟，以此類推對每個濾網進行反沖洗；
5、全部濾網清洗完成后，沖洗臂在光電開關的控制下回到原始位置，一個反沖洗周期結束；
注：反沖洗是一個（組）濾網一個（組）濾網的沖洗過程，因此在反沖洗過程中，過濾器仍能保持液流的過濾狀態。
反沖洗過程設定：
1、壓差設定：過濾器設有壓差調節表，用于過濾器壓差值的設定；
2、時間設定：控制箱設有時間設定裝置，可根據用戶要求設定過濾器反沖洗過程的時間周期；壓差設定和時間設定為反沖洗設定過程，兩種設定同時存在，且壓差設定優先。
3、手動啟動：除壓差設定和時間設定自動反沖洗過程外。還有按TEST鍵手動啟動反沖洗過程，供調試檢修時用。
產品特點：
1、過濾設備采用專利技術的內部機械結構，實現了真正意義上的高壓反沖洗功能，可輕松徹底地清除濾網截留的雜質，清洗無死角，通量無衰減，保障了過濾效率和長久的使用壽命。
2、濾設備采用304、316L不銹鋼楔形濾網，強度大、精度高、耐腐蝕，最高過濾精度可達25微米。
3、過濾設備通過自身的檢索和應變功能，實現自動反沖洗，可應對不穩定的水質波動，無需人工干預。
4、過濾設備電器系統采用集成控制模式，可以實現遠程控
5、過濾器設備易損件少，無耗材，運行維護費用低，操作管理簡單。
6過濾設備控制系統反應靈敏，運行精確，可以根據不同水源和過濾精度靈活調整反沖洗壓差時間和時間設定值。
7過濾設備在反沖洗過程中，各個（組）濾網依次進行反沖洗操作；確保濾網安全、高效清洗，而其他濾網不受影響，繼續過濾。
8、過濾設備采用氣動排污閥，反沖洗歷時短，反沖洗耗水量少，環保經濟。
生活用水、生產工藝給水、過濾超濾、反滲透、軟化、離子交換等預處理、油田回注水、循環冷卻水、中水回用、地下水、 產品應用領域
地表水除濁凈化、鍋爐回水、景觀水、市政、綠地噴灑、農業噴灌、高爾夫球場用水過濾
產品主要技術規格參數：
|
產品型號
|
濾芯數量
|
濾芯規格
|
A(mm)
|
B(mm)
|
C(mm)
|
D(mm)
|
進出口徑（mm）
|
排污口尺寸（mm）
|
參考流量
|
|
QZF50
|
7
|
φ57*650
|
1690
|
265
|
640
|
300
|
DN50、80
|
DN50
|
50（m3/h）
|
|
QZF60
|
8
|
φ57*650
|
1720
|
265
|
660
|
350
|
DN80、100
|
DN50
|
60（m3/h）
|
|
QZF100
|
10
|
φ57*650
|
1760
|
265
|
680
|
400
|
DN100、150
|
DN50
|
100（m3/h）
|
|
QZF150
|
18
|
φ57*650
|
1860
|
290
|
715
|
500
|
DN200
|
DN80
|
150（m3/h）
|
|
QZF250
|
24
|
φ70*650
|
1930
|
290
|
755
|
600
|
DN250
|
DN80
|
250（m3/h）
|
|
QZF400
|
24
|
φ70*650
|
2040
|
335
|
755
|
700
|
DN300
|
DN100
|
400（m3/h）
|
|
QZF500
|
27
|
φ85*650
|
2105
|
335
|
770
|
800
|
DN350
|
DN100
|
500（m3/h）
|
|
QZF700
|
33
|
φ85*650
|
2220
|
335
|
800
|
1000
|
DN400
|
DN100
|
700（m3/h）
|
|
QZF1000
|
52
|
φ57*650
|
2360
|
365
|
825
|
1200
|
DN500
|
DN100
|
1000（m3/h）
|
注：如有需要，詳細技術請咨詢我公司技術部，另根據客戶要求，可定制特種的規格的過濾器。
