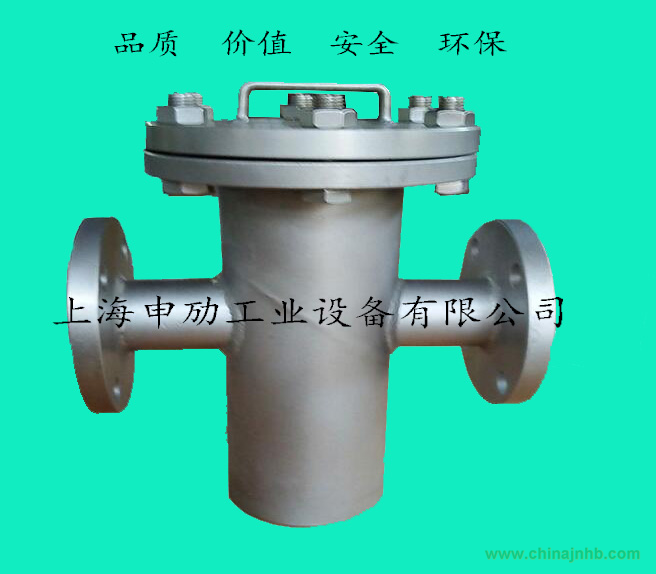

A：直通藍式過濾器產品簡介：
本過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其他的正常工作，目前已廣泛應用于石油、化工、醫藥、食品、環保等行業。若將其串連的安裝在泵的入口或系統管線的其他部位，則既可以延長泵和其他設備的使用壽命，又能保證整個系統的安全。
本過濾器主要由接管、主管、濾籃、法蘭蓋及緊固件等組成，當流體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，取出濾籃。清洗后重新裝入即可，因此，使用維護極為方便。
B：直通藍式過濾器產品規格：
|
直通平底SRBI型
|
直通平底剖視圖
|
直通弧底SRBII型
|
|
|
|
|
|
高低平底SRBIII型
|
高低弧底剖視圖
|
高低弧底SRBIV型
|
|
|
|
|
公稱通徑
DN（mm）
|
尺寸（mm）
|
放氣口
（mm）
|
排污口
(mm)
|
|
L
|
H
|
H1
|
D
|
|
25
|
180
|
260
|
160
|
76
|
R3/8"
|
R1/2"
|
|
32
|
200
|
270
|
160
|
76
|
R3/8"
|
R1/2"
|
|
40
|
260
|
300
|
170
|
108
|
R3/8"
|
R1/2"
|
|
50
|
260
|
300
|
170
|
108
|
R3/8"
|
R1/2"
|
|
65
|
330
|
360
|
210
|
133
|
R3/8"
|
R1/2"
|
|
80
|
340
|
400
|
250
|
159
|
R3/8"
|
R1/2"
|
|
100
|
400
|
470
|
300
|
219
|
R1/2"
|
R3/4”
|
|
125
|
480
|
550
|
360
|
273
|
R1/2"
|
R3/4”
|
|
150
|
500
|
630
|
420
|
273
|
R1/2"
|
R3/4”
|
|
200
|
560
|
780
|
530
|
325
|
R1/2"
|
R3/4”
|
|
250
|
660
|
930
|
640
|
426
|
R1/2"
|
R3/4”
|
|
300
|
750
|
1200
|
840
|
478
|
R1/2"
|
R3/4”
|
*表中所列尺寸，可據用戶實際情況調整，訂貨時請注明產品的規格尺寸。也可按用戶圖紙生產。
C:直通藍式過濾器技術參數：
|
型號
|
SRBI型 SRBII型 SRBIII型 SRBIV型
|
螺栓螺母
|
CS 304 316L
|
|
規格
|
DN15~1000 JB/T81-94 PN0.6~10.0
FF、RF、FM
|
法蘭標準
|
HG GB SH HGJ JB ANSI JIS
|
|
主體材質
|
CS 304 316L
|
工作溫度
|
CS:-30℃~350℃ SS:-50℃~480℃
|
|
濾芯材質
|
304 316L
|
制造標準
|
HGJ532-91 GB150-98
|
|
過濾精度
|
5~300目
|
連接形式
|
法蘭連接 對焊連接 螺紋連接
|
|
密封墊片
|
丁睛橡膠 聚四氟乙烯 金屬墊片
|
外形
|
CS：油漆 SS：噴沙
|
D:直通藍式過濾器維修與保養：
1、過濾器可以水平安裝，進出口方向與閥體上的箭頭方向應保持一致。
2、過濾器的核心部位是過濾芯件，過濾芯由濾框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護。
3、當工作一段時間后，過濾器濾芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除濾芯內的雜質。
4、清洗雜質時，特別注意過濾器過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去后，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞。
5、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
