具體報價根據客戶方案決定

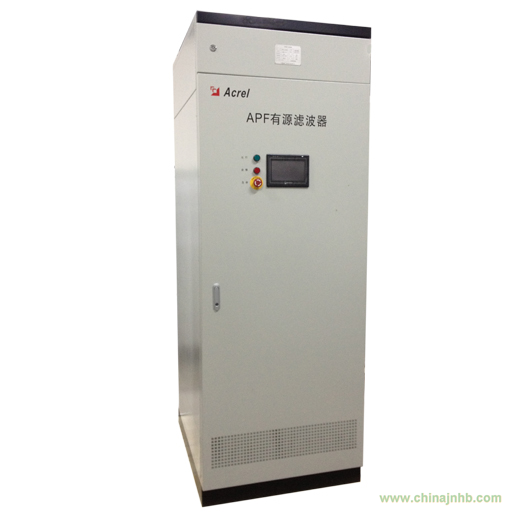

1、概述
目前，根據行業的發展情況以及市場的需求，ANSVG-S-A系列混合動態消諧補償裝置應用最新科技，以SVC的經濟性和APF濾波的強效型等特點為基礎，將兩者技術相結合，突破傳統無功補償技術，在有效降低成本的同時，達到最好諧波治理與無功補償效果。
ANSVG-S-A系列混合動態消諧補償裝置主要用于補償電網中的無功電流，諧波電流以及不平衡電流等，以此達到提高用電效率、節能以及改善電能質量的目標。
2、產品介紹
2.1 工作原理
ANSVG-S-A系列無功有源濾波混合補償裝置并聯在整個供電系統中，通過互感器采集信號，根據電網中負載功率因數及諧波含量的變化控制內部的無功補償模塊與有源濾波模塊對系統進行無功補償及有源濾波。其原理為：ANSVG低壓無功功率補償裝置通過CT采集電流、電壓信號，通過控制器計算，計算出無功補償與有源濾波的最好方案，對系統進行有效的電能質量管理。如下圖所示：
ANSVG-S-A無功有源混合補償裝置原理圖
2.2 執行標準
● GB/T14549-1993 《電能質量：公用電網諧波》
● GB/T15543-2008 《電能質量：三相電壓不平衡度》
● GB/T12325-2008 《電能質量：供電電壓偏差》
● GB/T12326-2008 《電能質量：電壓波動和閃變》
● GB/T18481-2001 《電能質量：暫時過電壓和瞬態過電壓》
● GB/T15945-2008 《電能質量：電力系統頻率偏差》
● GB7625.1-2012 《電磁兼容 限值 諧波電流發射限值》
● GB/T15576-2008 《低壓成套無功功率補償裝置》
2.3 產品特點
● 控制方式靈活，采用先進的主電路拓撲和控制算法，響應速度快、補償精度高，運行穩定；
● 一機多能，即可補償諧波，又可兼補無功，高性價比；
● 模塊化設計；
● 采用可靠的電容電抗器組合，防止出現諧振，完善的自身保護功能。
● 采用7英寸大屏幕彩色觸摸屏以實現參數設置和控制，使用方便，易于操作和維護；
2.4 產品型號及說明
2.5 技術參數
表2-1 ANSVG-S-A無功有源混合補償裝置
3、產品應用
3.1 容量選型
為了方便進行快速選型，首先將行業進行分類，各行業所屬類別如下表
根據變壓器容量與行業類別快速選型如下：
備注：表格中為理論值，與實際測量值可能存在偏差。
3.2 上圖示例
4、典型案例
上海某商務中心屬于新建項目，配電系統有大量諧波源，變頻器、軟啟動器、空調等，危害供電系統穩定性；且無功變化快，需要快速補償。考慮到諧波的影響，圖紙中就已經設計了諧波治理和無功補償裝置。我司根據配電系統圖分別計算無功和諧波補償容量，配備了4臺ANSVG-S-A產品，快速補償了無功和諧波，提高了系統的穩定性，消除了因諧波帶來的安全隱患。
