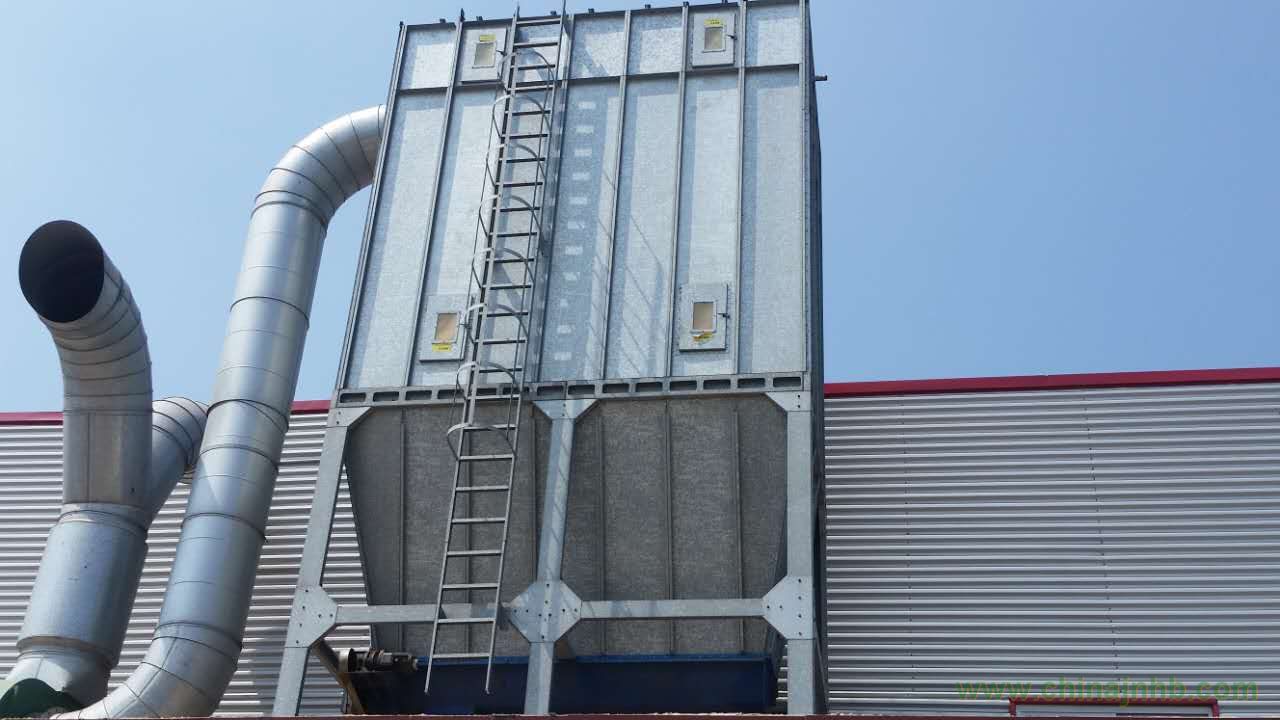

布袋除塵器工藝制作
濾袋布置和花板
除塵器濾袋采用縱橫直列的矩陣布置方式，濾袋中心距加大到230mm。這種排列方式合理地利用了方形的箱體空間。加大的濾袋中心距保證了含塵氣體在濾袋間的抬升空間，同時避免了濾袋晃動可能產生的碰撞。
除塵器的花板作為除塵器凈氣室和過濾室的分隔，用于懸掛濾袋組件，同時將作為除塵器濾袋組件的檢修平臺。
除塵器花板采用數控沖壓方法加工花板孔，保證了花板及花板孔的形位公差要求。
采用數控沖壓加工的花
設計合理的除塵器上箱體內部結構為工人以花板作為操作平臺進行除塵器檢修、維護創造了條件 。
花板孔沖壓位置準確，與理論位置的偏差小于±0.05mm，確保兩孔洞的中心距誤差在±1.0mm?；ò蹇锥粗瞥珊笄謇砀骺椎匿h利邊角和毛刺，焊接加強筋板時，筋板布置合理。
焊接后通過整形確?；ò迤秸瑹o撓曲、凹凸不平等缺陷，花板平面度＜1/1000，對角線長度誤差＜3mm，內孔加工表面粗糙度為Ra=2。濾袋與花板的配合合理，濾袋安裝后嚴密、牢固不掉袋、裝拆方便。
濾袋和籠骨
濾 袋
對于整臺布袋除塵器而言，濾袋是其核心部件。濾料質量直接影響除塵器的除塵效率，濾袋的壽命又直接影響到除塵器的運行費用。;[
因而，濾料我們根據除塵器運行環境和介質情況選用滌綸針刺氈優質濾料：耐溫120℃，單位重量≥500g/m2。
此濾料為表面過濾型濾料，清灰徹底，減少了粉塵在濾袋表面形成布粉層后板結的可能；濾料壽命長，加上我們在除塵器結構方面的改進，保證了濾料＞8760小時的正常使用壽命。布袋在壽命期內破損率＜1%。
布袋底部采用三層包邊縫制，無毛邊裸露，底部采用加強環布，濾袋合理剪
裁，盡量減少拼縫。拼接處，重疊搭接寬度不小于10mm，提高袋底強度和抗沖刷能力。同時濾袋底部距離進風口的水平距離、設備進風導流系統的設計與濾料的使用壽命有著極大的關系。我公司設計生產的設備充分考慮了這些內容，保證除塵器正常運行。
濾袋上端采用了彈簧漲圈形式，密封性能好、安裝可靠性高，換袋快捷。僅
需1-2人就能通過機頂便掀式頂蓋進行換袋操作。濾袋的裝入和取出均在凈氣室進行，無須進入除塵器過濾室。
籠 骨
袋籠采用圓型結構，袋籠的縱筋和反撐環分布均勻，并有足夠的強度和剛度，防止損壞和變形（縱筋直徑≥Φ4、12條，加強反撐環Φ5、間距200），頂部加裝“η”形冷沖壓短管及文氏管，用于保證袋籠的垂直及保護濾袋口在噴吹時的安全。
籠骨材料采用冷拔絲，使用籠骨生產線一次成型，保證籠骨的直線度和扭曲度，濾袋框架碰焊后光滑、無毛刺，并且有足夠的強度不脫焊，無脫焊、虛焊和漏焊現象。
袋籠耐磨、耐腐，避免了除塵器工作
一段時間后籠骨表面無銹蝕與濾袋黏結，
保證了換袋順利，同時減少了換袋過程中對布袋的損壞。
清灰系統
除塵器的清灰采用壓縮空氣低壓脈沖清灰。
除塵器采用離線清灰方式，清灰功能的實現是通過PLC利用差壓（定阻）、定時或手動功能啟動脈沖噴吹閥噴吹，使濾袋徑向變形，抖落灰塵。
清灰系統設計合理，脈沖閥動作靈活可靠；在設備出廠前，對清灰系統等主
要部件進行了預組裝，以保證
清灰系統設置儲氣罐和分氣包、精密過濾器（除油、水、塵），保證供氣的壓力和氣量和品質，清灰力度和清灰氣量能滿足各種運行工況下的清灰需求。
電磁脈沖閥
清灰系統的關鍵設備是電磁脈沖閥，它的選用關系到除塵器的造價及清灰效果。
我們?yōu)槊}沖反吹布袋除塵器選用的電磁脈沖閥為噴吹壓力＜0.3Mpa的進口電磁脈沖閥膜片，24V，DMF-Y-40S，膜片經久耐用，壽命大于100萬次以上，滿足了脈沖電磁閥的高效運行要求、極大地減少了維護工作量。
離線閥
離線閥采用氣動快開壓蓋形式、O型雙向密封溝槽，密封圈采用耐酸堿、耐高溫的氟橡膠，一般的耐溫達到200度，使用壽命至少為2年。離線閥（或稱提升閥）每室配備一個，使除塵器具有離線清灰、離線檢修功能。
提升閥閥門汽缸主要部件選用國產優質產品，二位五通電磁閥電壓等級為24V。整套閥門結構簡單、可靠，啟閉速度快，關閉時能達到零泄露要求，通過PLC能控制一個或多個同時工作，關閉一個或多個倉室用于離線清灰、離線檢修。
提升閥及手動切換閥關閉時，能確保該倉室的完全離線，實現了除塵器工作狀態下的單倉檢修（手動切換閥亦可兼作調節進風量之用），提升閥上的限位裝置可使操作人員及時檢測其運行狀況。
本體和灰斗
除塵器設有脈沖閥防雨箱、排水設施、檢修扶梯平臺，灰斗和卸灰閥門的連接法蘭上檐設計有突出部分，避免了雨水的下衍損壞密封材料。
各項設施的設計采用人性化理念，保護除塵器頂部裝置、方便人員檢修、使用和管理。
除塵器檢修門采用剪沖密封結構，重量、大小適合人工開啟。
所有孔、門制作及裝配結束后，進行密封試驗，確保無變形、無泄漏。
除塵器的灰斗能承受長期的溫度、濕度變化和振動，并考慮防腐性能。
除塵器灰斗設檢修門，所有檢修門、人孔采用快開式，開啟靈活，密封嚴密。
為避免煙氣短路帶灰，灰斗斜側壁與水平方向的交角不小于65°，以保證灰的自由流動。
。
檢修和維護
除塵器具有離線檢修功能。通過對離線閥和進風口手動調節閥（三通型帶開度指示）的操作，可使除塵器單倉完全離線，從而方便除塵器工作狀況下的不停機檢修。本案除塵器多倉室、小單元的設計保證了在除塵器單倉離線檢修的狀態下不因除塵器過濾面積的急劇減少而影響鍋爐的正常滿負荷運行。
除塵器0.9m/min的全過濾風速的選定，允許除塵器濾袋破損率在5%以下時僅采用封堵措施而不對破損濾袋進行更換，以減少維護工作量而保證除塵器的正常運行。
除塵器上箱體（即凈氣室）的設計保證了除塵器在需要開蓋的情況下有足夠的換熱空間，降溫時間的縮短有利于維護檢修時間的控制。同時，該設計保證了除塵器的日常維護檢修工作都在機外執行，改善了工作環境。所有上箱體部件的設計考慮到了人工操作的方便性，所有操作僅需兩人使用常.
