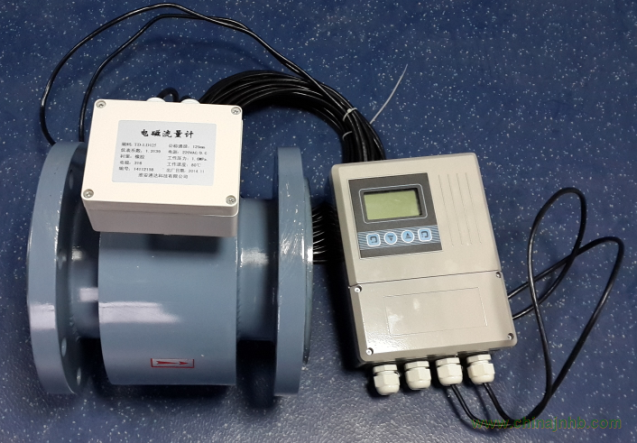

江蘇通達儀表有限公司采用國內外先進技術研制開發的TD-LD流量計 食品飲料智能測量流量計，其全中文電磁轉換器內核采用高速中央處理器，計算速度快，精度高，測量性能可靠。由于電磁流量計具有其獨特的優點，因此它被用廣泛的應用在化工、化纖、食品、造紙、制糖、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域。

TD-LD流量計 食品飲料智能測量流量計產品特點：

l 頻率可編程低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；

l 采用新型含有FLASH存貯器的16位超低功耗微處理器，集成度高，運算速度快，計算精度高；

l 全數字量處理，抗干擾能力強，測量可靠；

l 超低EMI開關電源，適用電源電壓變化范圍大，效率高，溫升小；EMC性能好；

l 中英文菜單操作，使用方便，操作簡單，易學易懂；

TD-LD流量計 食品飲料智能測量流量計工作原理

TD-LD智能電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將與在測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑D與平均速度V的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖、模擬電流等信號，用于流量的控制和調節。

TD-LD流量計 食品飲料智能測量流量計主要技術參數

l 公稱通徑系列DN(mm)

管道式四氟襯里：

10,15,20,25,32,40,50,65,80,100,

125,150,200,250,300,350,400,

450,500,600

  ●    管道式橡膠襯里：

40,50,65,80,100,125,150,200,250,

300,350,400,500,600,800,1000,

1200

      特殊規格可定制

l 流動方向:

l 電流輸出

正,反,凈流量

量程比:150:1

重復性誤差:測量值的±0.1

l 精度等級：管道式：0.5級，1.0級

l 被測介質溫度

普通橡膠襯里：-20～+60℃

高溫橡膠襯里：-20～+90℃

聚四氟乙烯襯里：-30～+100℃

高溫型四氟襯里：-30～+180℃

l 額定工作電壓

管道式：DN6-DN100≤1.6Mpa,DN125-DN225≤1.0Mpa高壓可定制

l 電導率范圍：

被測流體電導率≥5us/cm （一體式）

大多數以水為成分的介質，其電導率在200-800us/cm范圍內，均可選用電磁流量計來測量其流量。

負載電阻：0～10mA，0～1.5kΩ

          4～20mA，0～750Ω

TD-LD流量計 食品飲料智能測量流量計選型說明

正確的選用電磁流量計是保證用好電磁流量計的前提條件，選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑，測量范圍，襯里材料，電極材料，電極材料和輸出電流等，都能適應被測流體的性質和流量的要求。

TD-LD流量計 食品飲料智能測量流量計安裝中的注意事項

在搬運和吊裝傳感器時，應該將吊索套在傳感器兩端的頸部位置或吊環上，切勿在測量管內套入鋼棒進行吊裝，以免損壞襯里(見下圖)。在吊裝和搬運過程中，必須防止傳感器襯里和接線盒受碰撞而損壞。

在安裝前，傳感器的電極應該用酒精棉球或清潔的回絲、紗布仔細擦拭，去除電極表面由于手摸等原因造成的油脂性沾污物質，因為電極表面的沾污會產生同相干擾和儀表零點漂移，使測量產生誤差。

在安裝新傳感器時，最好在現場地面上將連接管、附件或閥門用螺栓緊固在傳感器的兩端，然后一起裝入管路，使端面襯里不受損壞。

在傳感器與管路緊固過程中，每個螺栓都必須擰緊。密封墊圈的厚度要比較均勻，這樣在上緊螺栓后，試通一次液體，如無泄露就可以了。

最后，密封墊圈的安裝也是值得注意的。墊圈的孔徑應與導管的襯里內徑一樣，安裝時孔口要對準。如果對不準，突入管道襯里的那一部分墊圈就起了一個節流件的作用，嚴重偏心時還會破壞流速的對稱分布，給測量帶來不必要的誤差。襯里為聚四氟乙烯的傳感器，在工作溫度下運行半天后，最好將法蘭螺栓再擰緊一次。
