IPX3/IPX4箱式淋雨試驗設備+敞開式淋雨試驗設備分箱式跟敞開式兩種，主要用于考核和確定電工、電子產品，各種電器及各種照明燈具的外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。設備能完全模擬外界淋雨環境，充分再現外界淋雨環境對產品所造成的影響。

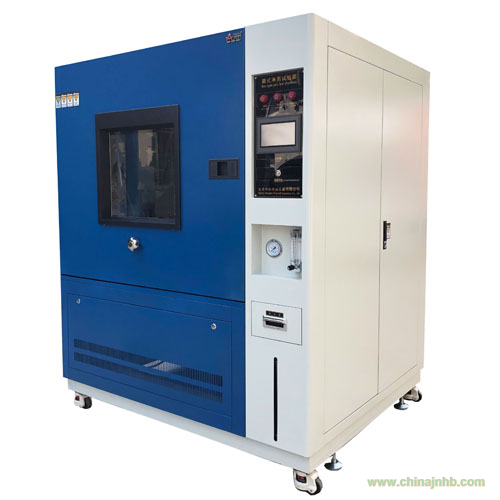

箱式淋雨試驗設備適用于小件物品的淋雨試驗。
特點：整個試驗過程在箱體內部進行，不需要對試驗室做防水處理，箱體設計有蓄水箱，試驗用水可以重復利用，大大降低了試驗成本。
箱式淋雨試驗設備主要技術參數：
|
型號
|
箱式淋雨試驗設備
|
|
LX-010
|
LX-015
|
|
內形尺寸:D×W×Hmm
|
1100×1100×1000
|
1200×1200×1100
|
|
擺管半徑
|
R400mm
|
R500mm
|
|
樣品架轉速
|
1--4r /min可調
|
|
試驗臺面尺寸
|
?400㎜（可根據客戶需要設計）
|
|
擺管噴水孔徑
|
? 0.4㎜或? 0.8㎜（根據客戶需要）
|
|
擺管孔間距離
|
50mm
|
|
噴孔數量
|
25個
|
32個
|
|
擺管擺幅
|
±60°、±90°、±180°（理論值）可調
|
|
每孔平均水流速度
|
? 0.4㎜--0.07L/min、? 0.8㎜--0.6L/min
|
敞開式淋雨試驗設備
特點：適用于大小不同物品的淋雨試驗，但是對試驗室安裝有一定要求，最好有單獨的空間，試驗室四壁需要做防水處理，并且考慮排水，在土建時就應考慮，以能迅速排放，不積水為佳.另需配備相當容量的貯水池以供應試驗所需;
敞開式淋雨試驗設備主要技術參數：
1、擺管噴水孔直徑：?0.4 :mm
2、擺管擺角幅度: ±45°、60°、135°、150°
3、擺管噴水角度: ±60°、±180°
4、擺管半徑：如下表格所示(選配)
5、擺管速度：無級調速
6、淋雨水壓：80～100KPa（可調節）
7、水流量: 10±5％/min（可調節）
8、試驗臺尺寸：?600
9、試驗臺轉速：1r/min
10、噴淋用水：潔凈的軟質自來水
11、電源要求：AC380（±10%）V/50HZ 三相五線制.
|
擺管半徑R/mm（選配）
|
IPX3
|
IPX4
|
|
開孔數Na
|
總水流量
qv/(L/min)
|
開孔數Na
|
總水流量
qv/(L/min)
|
|
200
|
8
|
0.56
|
12
|
0.84
|
|
400
|
16
|
1.1
|
25
|
1.8
|
|
600
|
25
|
1.8
|
37
|
2.6
|
|
800
|
33
|
2.3
|
50
|
3.5
|
|
1000
|
41
|
2.9
|
62
|
4.3
|
|
1200
|
50
|
3.5
|
75
|
5.3
|
|
1400
|
58
|
4.1
|
87
|
6.1
|
|
1600
|
67
|
4.7
|
100
|
7.0
|
|
a根據規定距離布置開孔，實際開孔數N可增加1個。
|
IPX3/IPX4箱式淋雨試驗設備+敞開式淋雨試驗設備
工作原理:
1、擺管擺動：通過步進電機、PLC（進口件）驅動減速器、通過可編程邏輯控制器設定自動完成;
2、工作臺旋轉：電機帶動渦輪減速旋轉，從而達到工作臺旋轉速度;
3、噴嘴：根據試件的大小，決定擺管的彎曲半徑。噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，以使射出的水滴均勻，流量充足;
本產品滿足GB 2423.38-2005《電工電子產品基本環境試驗規程 試驗R：水試驗方法》，嚴格按低壓電器外殼防護IP等級GB 4208—2008、GB/T4942—93、GB 4706、GB 7000等相對應的國家標準及其它相關標準的技術參數設計制造。可進行相應標準規定的水試驗。
設備免費送貨上門，在對該設備安裝調試結束后，在用戶現場對相關技術人員免費做相應的基本操作培訓，人數不限。
