超聲波液位差計是依據回波測距原理來測量換能器表面到被測物體表面的距離。兩個超聲波換能器分別測量上下游的液位高度，儀表顯示兩個液位及液位差，兩路4～20mA可任意設置為液位或液位差輸出，兩路編程繼電器可控制復雜邏輯。
一、技術參數
型 號：XIHU-CJ-10
測量范圍：液體0～10m，固體0～5m(指塊狀或者顆粒狀固體，粉末狀固體不在內)
盲 區：0.30m～0.5m(如果需要更小盲區，請聯系掌柜的)
測距精度：0.5%
測距分辨率：1mm
探頭防護等級：IP68，可以在水中浸泡2個星期，拿出水后還可以正常工作。
主機防護等級：IP66
壓 力：3個大氣壓以下
儀表顯示：中文顯示，液晶顯示液位或空間距離
模擬輸出：2路模擬信號4～20mA。可以在軟件中選擇以下輸出方式：
1.第一路模擬量:1號探頭的液位值；第二路模擬量：2號探頭的液位值；
2.第一路模擬量:1號探頭的距離值；第二路模擬量：2號探頭的距離值；
3.第一路模擬量:兩個探頭的液位差值(絕對值，沒有正負之分)；第二路模擬量：1號探頭的液位值；
4.第一路模擬量:兩個探頭的液位差值(絕對值，沒有正負之分)；第二路模擬量：2號探頭的液位值；
信號輸出：可選數字信號RS485，默認不帶485或者232輸出。
環境溫度：-20℃～＋60℃
環境濕度：≤85％RH
防護等級：IP65
探頭尺寸：M78×2mm螺紋
電 源：AC220V(可選24VDC，需要事先告知)
儀表特點：
◇自動識別真偽回波；
◇自動判定測量條件；
◇自動溫度補償；
◇極高的測量精度；
◇可以信賴的高可靠性；
◇采用隔離電源，變送器的所有進出線都具有防雷保護裝置；
◇采用ABS工程塑料外殼，美觀大方。

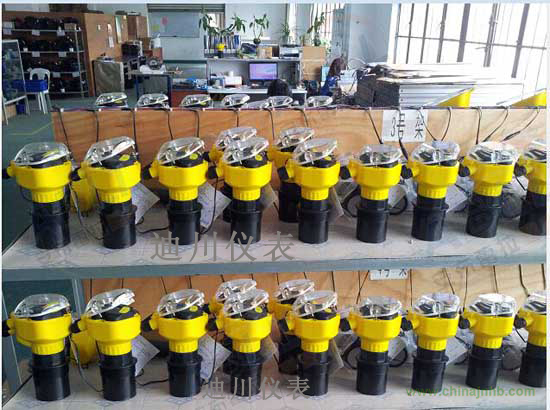

二、產品結構圖
|
功 能
|
一體型
|
分體型
|
|
量 程
|
5米、10米、15米、20米、30米、40米、50米、60米
|
5米、10米、15米、20米、30米、40米、50米、60米、70米、
|
|
測量精度
|
0.5%-1.0%
|
0.5%-1.0%
|
|
分辨率
|
3mm或0.1%（取大者）
|
3mm或0.1%（取大者）
|
|
顯 示
|
中文液晶顯示
|
中文液晶顯示
|
|
模擬輸出
|
4線制4～20mA/510Ω負載
2線制4～20mA/250Ω負載
|
4～20mA/510Ω負載
|
|
繼電器
輸 出
|
可選配2組AC 250V/ 8A或DC 30V/ 5A 狀態可編程
|
（可選配）單通道為2組，雙通道是4組AC
250V/ 8A或DC 30V/ 5A 狀態可編程
|
|
供 電
|
標配24VDC
可選 220V AC+15% 50Hz
|
標配220V
AC+15% 50Hz
可選24VDC
120mA
定做12VDC或電池供電
|
|
環境溫度
|
顯示儀表-20～+60℃，
探頭-20～+80℃
|
顯示儀表-20～+60℃，
探頭-20～+80℃
|
|
通 信
|
可選485，232通信（廠家協議）
|
可選485，232通信（廠家協議）
|
|
防護等級
|
顯示儀表IP65，探頭IP68
|
顯示儀表IP65，探頭IP68
|
|
探頭電纜
|
無
|
可達100米，標配10米
|
|
探頭安裝
|
根據量程和探頭的選型
|
根據量程和探頭的選型
|
|
產品功耗
|
分體式用24V電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，2路繼電器145mA,3路繼電器要170mA，4路繼電器要190mA.
具體功率如下：無繼電器是24×100mA=2.4W；
1路繼電器是24×120mA=2.9W；2路繼電器是24×145mA=3.5W；
3路繼電器是24×170mA=4.1W；2路繼電器是24×190mA=4.6W；
|
|
產品功耗
|
一體式四線制用24V電源供電，不帶繼電器功耗是80mA，帶一個繼電器是要105mA，2路繼電器130mA,
具體功率如下：無繼電器是24×80mA=1.9W；
1路繼電器是24×105mA=2.5W；2路繼電器是24×145mA=3.1W；
|
|
產品功耗
|
一體式二線制用24V電源供電，不能帶繼電器，功耗是30mA。
具體功率如下：無繼電器是24×30mA=0.72W；
|
備注：本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特規探頭。
四、安裝指南
4.1物位計安裝尺寸
⑴ 分體式超聲波物位計標準型：
①量程：在進行儀表選型的時候，量程的含義是很重要的
②發射角和虛假回波
超聲波波速通過探頭聚焦，脈沖波速的發射就好像手電筒的光速一樣，離探頭越遠的地方，擴散面積就越大。
在發射角內的任何物體，如：管道、支架、焊縫、加強筋、攪拌螺旋槳、掛壁的物體，都會造成很強的虛假回波，特別是發射角內距離探頭較近的物體。
例如：在距離探頭6米處的管道造成的虛假回波要比距離探頭18米處同樣管道造成的虛假回波強9倍。盡量使傳感器的軸線垂直于介質表面，并且避免在發射角內有任何其他物體。如：管道和支架等。
測量范圍選擇：測量范圍取決于超聲波探頭的范圍。超聲波探頭的范圍則取決于現場的工作環境、被測量目標、溫度等。根據下表，你可以選擇出你所需要的測量范圍是幾米。
|
液體表面
|
衰減的倍數
|
衰減的百分比
|
加大量程倍數
|
|
平穩
|
0dB
|
0%
|
無需加大
|
|
波紋
|
5...10dB
|
50～67%
|
1倍量程
|
|
大波動(比如有攪拌葉片)
|
10...20dB
|
90%
|
3倍量程
|
|
固體物料表面
|
衰減的倍數
|
衰減的百分比
|
加大量程倍數
|
|
堅硬，粗糙(比如顆粒狀橡膠)
|
40dB
|
99%
|
10倍量程
|
|
柔軟(比如煤粉、水泥、粉煤灰)
|
40...60dB
|
99～99.9%
|
不建議使用
|
|
有粉塵
|
衰減的倍數
|
衰減的百分比
|
加大量程倍數
|
|
沒有
|
0dB
|
0%
|
無需加大
|
|
少量
|
5dB
|
50%
|
1倍量程
|
|
大量
|
5...20dB
|
50～90%
|
3倍量程
|
|
有加料
|
衰減的倍數
|
衰減的百分比
|
加大量程倍數
|
|
無
|
0dB
|
0%
|
無需加大
|
|
少量
|
5...10dB
|
50～67%
|
1倍量程
|
|
大量
|
10...40dB
|
67～99%
|
3倍量程
|
|
有霧氣
|
衰減的倍數
|
衰減的百分比
|
加大量程倍數
|
|
無
|
0dB
|
0%
|
無需加大
|
|
少量
|
5...10dB
|
50～67%
|
1倍量程
|
|
大量
|
10...20dB
|
67～90%
|
3倍量程
|
|
有蒸汽
|
衰減的倍數
|
衰減的百分比
|
加大量程倍數
|
|
無
|
0dB
|
0%
|
無需加大
|
|
少量
|
5...10dB
|
50～67%
|
1倍量程
|
|
大量
|
10...20dB
|
67～90%
|
3倍量程
|
|
探頭和介質表面溫差
|
衰減的倍數
|
衰減的百分比
|
加大量程倍數
|
|
≤20℃
|
0dB
|
0%
|
無需加大
|
|
≤40℃
|
5...10dB
|
50～67%
|
1倍量程
|
|
≤80℃
|
10...20dB
|
67～90%
|
3倍量程
|
信號衰減計算方式，如果是現場有多種情況，就要把這幾種情況都累加起來來計算信號衰減的量。
·有少量加料
5...10dB
·有少量蒸汽
5...20dB
·探頭和介質表面溫差≤40℃ 5...10dB
合計 最小15dB，最大40dB。
在這種情況下，如果實際最大測量范圍是5米，那么需要選用50米量程的超聲波液位計來的量。
五、設置：本系列超聲波物位計有運行和設置兩種工作模式，在設備通電并完成初始化過程后，物位計會自動進入運行模式，并開始測量數據。此時測量為物位測量模式。并相對輸出4～20mA值。輸出電流與物位高低成正比。
