DFS-2000超聲波物位計,使用全中文的菜單,進行簡易的設置,就能滿足客戶不同的需求。正常情況下,按照說明書的安裝要求,安裝好設備后,只需要設置以下幾個參數,設備就可以正常使用了。 面板上有三個按鍵，通過這三個按鍵可對儀表進行調試。調試后液晶屏幕上顯示測量值。
儀表通電顯示后，長按設置鍵(SET)兩秒進入一級菜單。
菜單模式有：專家設置模式和簡易設置模式。
簡易設置模式的菜單查詢表，如下表所示
簡易設置模式菜單查詢表
注意：第一次進入菜單，請長按SET鍵2秒
專家設置模式的菜單查詢表，見“說明書：超聲波物位計工程師菜單查詢表查詢表””。
(2)選擇測量模式:
(3)測量模式分距離測量和物位測量。出廠默認為物位測量。
(3)將探頭的高度值輸入到“參考零點參考零點””。(探頭高度為探頭發射面到罐底 或池底的距離)
①距離測量模式下，參考零點設置沒有意義，量程高點、量程低點的位置。
②物位測量模式下參考零點、、量程高點、量程低點的位置。
量程低點：參考平面到該位置的距離值。當量程低點高于參考平面時數值為正，低于參考平面時數值為負。液位在該位置時輸出4mA電流。
量程高點：參考平面到該位置的距離值。當量程高點高于參考平面時數值為正,低于參考平面時數值為負。液位在該位置時輸出20mA電流。
(4)帶繼電器工作的:進入報警設置選項,設置三個參數：
①報警模式:選擇高位報警、低位報警或者關閉。
②報警值：高位報警：液位高于報警值時報警
低位報警：液位低于報警值時報警
③回差值：回差值是為了防止測量誤差引起在報警點附近報警開關反復跳動。
高位報警狀態：液位低于(報警值-回差值)時解除報警
低位報警狀態：液位高于(報警值+回差值)時解除報警
(5)探頭選擇、參數校正、算法選擇項請在專業技術人員指導下進行設置。
(6)設備安裝完畢，必須真正單獨接地，不要與電氣箱或者儀表箱的公用地接地。

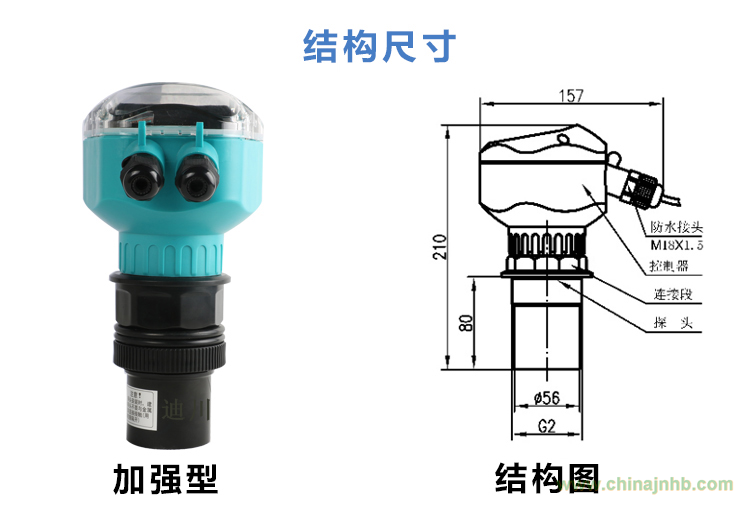

一、DFS-2000超聲波液位計產品簡介
DFS-2000超聲波液位計是一種非接觸式、高可靠性、高性價比、已安裝維護的液位測量儀器。它不必接觸介質就能滿足大部分液位測量要求，是我們公司經過多年努力開發，擁有完全自主產權的新一代超聲波液位計。
二、DFS-2000超聲波液位計調試:由于儀表現場安裝環境不同的。因此超聲波液位計在工作之前必須知道所需測量的基本情況，比如：測量范圍、零點、滿程和現場工況等等，因此在測量之前必須對儀表進行設置。具體請參照使用說明書。
其它：探頭選擇、參數校正、算法選擇這三個項目請不要自行修改
三、DFS-2000超聲波液位計主要技術參數
|
功能
|
一體型
|
分體型
|
|
量程
|
5米 10米 15米 20米 30米
40米 50米 60米
|
5米 10米 15米 20米 30米40米 50米 60米 70米
|
|
測量精度
|
0.25%～0.5%
|
0.25%～0.5%
|
|
分辨率
|
3mm或0.1%（取大者）
|
3mm或0.1%（取大者）
|
|
顯示
|
中文液晶顯示
|
中文液晶顯示
|
|
模擬輸出
|
4線制4～20mA/510Ω負載
2線制4～20mA/250Ω負載
|
4～20mA/510Ω負載
|
|
繼電器輸出
|
可選配2組AC250V/8A或DC
30V/5A 狀態可編程
|
（可選配）單通道2組，雙通道4組
AC250V/8A或DC30V/5A 狀態可編程
|
|
供電
|
標配 24VDC
可選220VAC±15% 50HZ
|
標配 24VD、可選220VAC±15% 50HZ、定做12VDC或電池供電
|
|
環境溫度
|
顯示儀表-20～+60℃
探頭 -20～+80℃
|
顯示儀表-20～+60℃
探頭 -20～+80℃
|
|
通信
|
可選485，232通信（廠家協議）可選485，232通信（廠家協議）
|
|
|
防護等級
|
顯示儀表IP65 探頭IP68
|
顯示儀表IP65 探頭IP68
|
|
探頭電纜
|
無
|
可達100米 標配10米
|
|
探頭安裝
|
根據量程和探頭選型
|
根據量程和探頭選型
|
|
產品功耗
|
分體式用24V電源供電，不帶繼電器功耗是100mA,帶一個繼電器是要120mA,2路繼電器145mA,3路繼電器要170mA，4路繼電器要190mA
具體功率如下：
無繼電器是24*100mA=2.4W
1路繼電器是24*120mA=2.9W 2路繼電器是24*145mA=3.5W
3路繼電器是24*170mA=4.1W 2路繼電器是24*190mA=4.6W
|
|
|
產品功耗
|
一體式四線制用24V電源供電，不帶繼電器功耗是80mA,帶一個繼電器是要105mA,2路繼電器130mA
具體功率如下：無繼電器是24*80mA=1.9W
1路繼電器是24*105mA=2.5W 2路繼電器是24*145mA=3.5W
|
|
|
產品功耗
|
一體式二線制用24V電源供電，不帶繼電器功耗是30mA
具體功率如下：無繼電器是24*30mA=0.72W
|
|
|
|
|
|
|
|
|
|
|
|
|
備注：DFS-2000系列超聲波探頭還可以根據客戶要求定制：耐高溫、耐高壓、小口徑、小盲區等特殊探頭。
