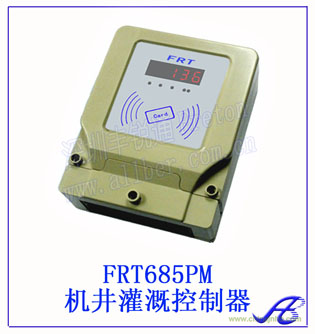

FRT685PM感應式IC卡（射頻卡）機井灌溉收費控制器是深圳市豐銳通科技有限公司節能收費系列產品之一，系專為農業機井用水用電收費管理設計，可以按電量、水量或時間收費。控制器采用了當今最先進的微電腦技術、射頻卡技術、自動控制技術和防雷擊保護技術，帶有數碼管顯示，采用IC卡收費，一機多卡，卡內余額用完自動停泵，機井收費控制器和電表、交流接觸器等安裝在一個機箱內，構成機井IC卡收費控制箱，如果需要計量用水量，要在機井的出水口處安裝一塊遠傳水表。

機井IC卡收費控制箱和機井收費管理系統以及用戶卡一起構成了機井灌溉收費管理系統，控制器只認卡不認人，系統成功解決了農村井灌區長期存在的電費、水費計量不準、拖欠及人為浪費嚴重的現象。

控制器型號

可以選擇3種類型的機井收費控制器，分別對應不同的收費方式：

（1）計電型，按照電量收費，需外接三相三線電子式電能表。

（2）計水型，按照水量收費，需外接遠傳水表。

（3）計時型，按照時間收費，不需電表或水表。

控制器的使用

1、機井收費控制器的初始化設置

機井收費控制器在使用前，一定要用系統卡（用戶標識初始化卡）及參數卡（設置扣費標準參數）對控制器進行初始化設置，包括設置控制器用戶標識初始化、電表常數（計電型脈沖數）或單位電價（每度電或每分鐘）。為了使不同村的IC 卡不能相互使用，不同村的控制器的用戶標識要設置不同。

2、控制器的使用

控制器在無人使用時（空閑狀態），接觸器處于斷開狀態（合閘指示燈滅），水泵不出水，數碼管顯示‘---’。

控制器扣費模式可設置為多種扣費模式

循環扣費模式：卡一直放在感應區，金額1分1分錢扣，循環扣費，卡拿開則停；

預扣費模式：當用戶劃卡時，如果剩余金額大于設定的預扣款額，扣款后,卡拿開,接觸器吸合（合閘指示燈亮），水泵開始供水。當本次用水完成后，用戶再次劃卡，關閉水泵，同時將控制器內的剩余金額存入用戶卡內，然后控制器又處于空閑狀態，其他用戶可以繼續使用。在用戶澆地過程中，剩余金額遞減到0，將停止供水，控制器回到空閑狀態（顯示---），其它用戶才能繼續使用。

固定扣費模式：當用戶劃卡時，如果剩余金額大于設定的固定扣款額，扣款后,卡拿開,接觸器吸合（合閘指示燈亮），水泵開始供水。直至扣款金額用完停止供水，控制器回到空閑狀態（顯示---），其它用戶才能繼續使用。

說明：

（1）采用預扣費模式及固定扣費模式時，劃卡時應將卡靠近劃卡區，不要晃動

（2）在劃用戶卡時，控制器顯示如下卡內金額,停留一下,顯示扣款后的卡內余額

（3）卡拿開，開始供水。

控制器特點

1、采用射頻卡，通過無線方式讀寫卡中信息，無任何機械觸點，具備防水、防潮、防攻擊、數據傳遞快速可靠的特點。卡內數據可保存10年，可使用10萬次。

2、計量準確

計量電量，精確到0.1度 ；計量水量，精確到0.1噸；計量時間，精確到1秒鐘 計費精度,1分錢

3、一機多卡，一個控制器可供多個用戶卡使用，控制器只認卡不認人。

4、不同系統（村組）的IC 卡不能相互使用，一個村（組）的卡不能到另一個村（組）使用。

5、完善的電磁兼容性設計和電源電路設計，具有極強的電磁兼容性和極寬的電源工作范圍，適合沒有零線的現場。。

6、具有防雷保護功能，可以確保控制器在雷雨季節安全運行。

7、具有防破壞功能

如果計量電量，在設定的時間(N秒)內檢測不到電表脈沖（即電表故障），自動停泵；如果計量水量，檢測到水表脈沖線被破壞（短路或斷開），自動停泵，防止用戶偷水。

技術指標

電源電壓：AC360V~400V

工作溫度：-25~+65℃

相對濕度：〈85％

額定功耗：〈4W

計量誤差：0.1度（計電）；0.1噸（計水）；1秒鐘（計時)

使用壽命：不低于10年
