產品名稱：
|

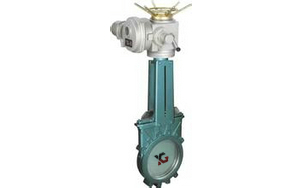

電動漿液閥
|
產品型號：
|
Z973X
|
|
驅動方式：
|
電動,氣動,手動
|
連接形式：
|
對夾式
|
|
結構形式：
|
閘板
|
密封結構：
|
軟密封,硬密封
|
|
壓力范圍：
|
0.6-1.6MPa
|
公稱通徑：
|
DN50-DN1200
|
|
常用材質：
|
鑄鐵,鑄鋼,不銹鋼等
|
銘牌：
|
雄工品牌
|
電動漿液閥采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證良好的密封性。在刀板上端安裝有硬聚四氟PTFE、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在電動漿液閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。根據需要，可在閥體四周設置多個沖刷口，直接用空氣、蒸汽或水進行沖刷，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。該閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善、便于維修、使用壽命長。電動漿液閘閥廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工條件苛刻的環境條件下。
電動漿液閥 產品特點
1、采用對夾式結構，體積小，重量輕。
2、完全敞開的通道，可以防止介質在閥內沉積。
3、新研制的U型封存圈，可發保證閥門的良好密封性。
4、閘板的外密封
性，則是通過嵌在閥體內只有彈性的密封條來實現，并可借助f螺釘，壓板進行調整。
5、流阻小。
6、安裝裝維修方便。
閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動,也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2－1圈,作為全開閥門的位置。因此,閥門的全開位置，按閘板的位置即行程來確定。有的閘閥,閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
閘閥原理
關閉件（閘板）沿通路中心線的垂直方向移動做全開和全關切斷用。
閘閥選用
閘閥閘閥主要用于截斷或接通管路中的介質，一般不作為調節或節流使用。
分類
閘閥閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。
閘閥特點
流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
聯系我們
上海雄工閥門有限公司
電話：021-31263381 (陳工)
傳真：021-60298264
手機：13512135667
郵箱：xgfm021@163.com
地址：上海市嘉定區華亭工業園區1199號 網址：http://www.xgfmvalve.com
電動漿液閥 零件材料
|
閥體
|
灰鑄鐵
|
|
閘板
|
鉻鎳鈦不銹鋼
|
|
閥體密封圈
|
合成橡膠或PTFE
|
|
閥桿
|
鉻不銹鋼
|
|
支架
|
碳素鋼
|
|
填料
|
PTFE
|
電動漿液閥 執行器特點
1、電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2、工作環境：
（1）環境溫度：-20～+60℃（特殊訂貨-60～+80℃）。
（21）相對濕度：≤90%（25℃時）。
（3）普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所
；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。（詳見GB3836.1）
電動漿液閥 設計標準
|
設計制造
|
JB/T 8691-98
|
|
結構長度
|
GB/T 15188.2-94
|
|
法蘭連接尺寸
|
GB/T 9113-2000
|
|
閥門檢查和試驗
|
GB/T 13927-92
|
電動漿液閥 性能規范
|
公稱壓力(MPa)
|
密封試驗
|
殼體試驗
|
工作溫度（℃）
|
適用介質
|
|
0.6MPa
|
0.66MPa
|
0.9MPa
|
-10℃～120℃
|
泥漿、煤渣、紙漿、糧漿、粒狀物、糊劑等介質
|
|
1.0MPa
|
1.5MPa
|
1.5MPa
|
電動漿液閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
|
