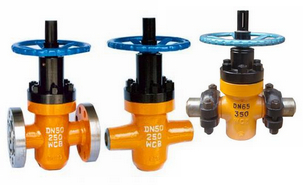

產品名稱：
|
高壓平板閘閥
|
產品型號：
|
ZF43Y,ZF63Y,Z83Y
|
|
驅動方式：
|
手動,電動
|
連接形式：
|
法蘭,焊接,卡箍
|
|
結構形式：
|
閘板式
|
密封結構：
|
硬密封
|
|
壓力范圍：
|
1.6-42MPa
|
公稱通徑：
|
DN25-200
|
|
常用材質：
|
鑄鋼、不銹鋼等
|
銘牌：
|
雄工品牌
|
|
產品說明
|
|
相關產品
|
|
訂貨流程
|
|
ZF系列注水閥均為高壓平板閘閥,結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動,也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2－1圈,作為全開閥門的位置。因此,閥門的全開位置，按閘板的位置即行程來確定。有的閘閥,閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
閘閥原理
關閉件（閘板）沿通路中心線的垂直方向移動做全開和全關切斷用。
閘閥選用
閘閥閘閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，一般不作為調節或節流使用。
分類
閘閥閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。
閘閥特點
流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
聯系我們
上海雄工閥門有限公司
電話：021-31263381 (陳工)
傳真：021-60298264
手機：13512135667
郵箱：xgfm021@163.com
地址：上海市嘉定區華亭工業園區1199號 網址：http://www.xgfmvalve.com

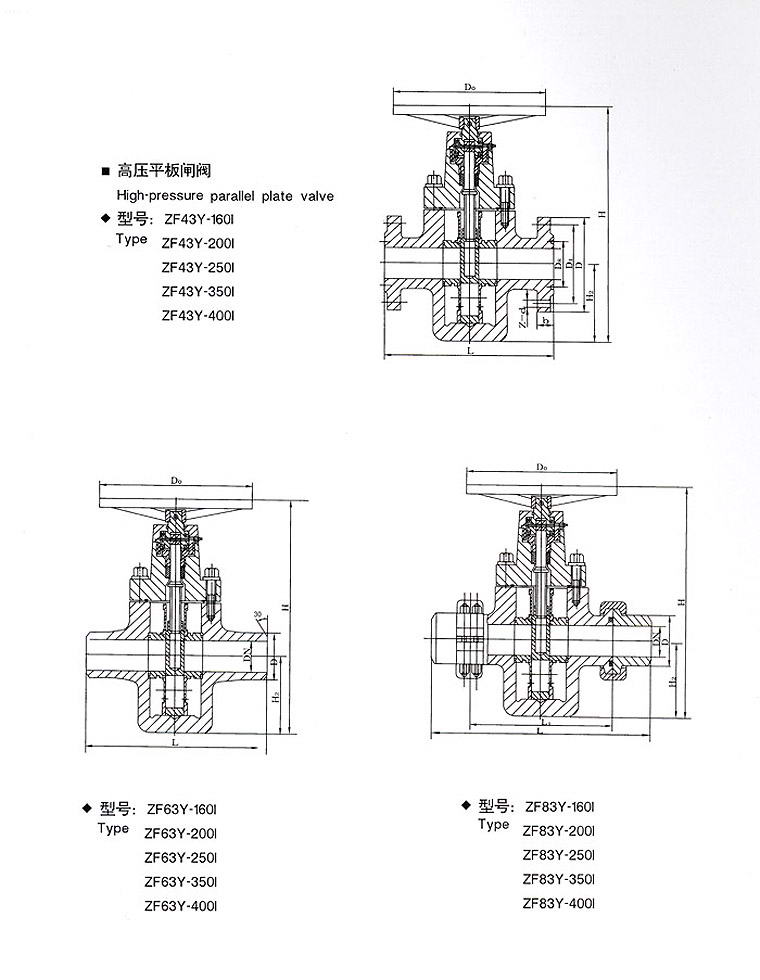

高壓平板閘閥尺寸；
|
