概述

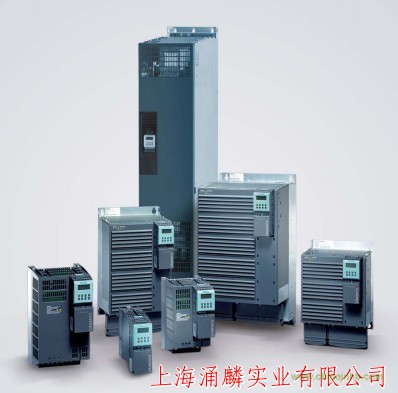

        新的 SINAMICS G120 變頻器系列的設計目標是為交流電機提供經濟的高精度的速度/轉矩控制。

按照尺寸的不同 (外形尺寸 FSA 到 FSF )變頻器的功率范圍覆蓋 0.37kW 至 250kW，廣泛適用于各種變頻驅動的應用場合。

        SINAMICS G120 是一個由多種不同功能單元組成的模塊化變頻器。兩種主要的單元是：

● 控制單元（CU）

● 功率模塊（PM）

       控制單元可以以幾種不同的方式對功率模塊和所接的電機進行控制和監控。它支持與本地或中央控制的通信并且支持通過監控設備和輸入/輸出端子的直接控制。

       功率模塊支持的電機的功率范圍為 0.37kW 至 250kW。功率模塊由控制單元里的微處理器進行控制。高性能的 IGBT 電機電壓脈寬調制技術和可選擇的脈沖頻率的采用，使得電機運行極為靈活可靠。多方面的保護功能可以為電機提供更高一級的保護。

       SINAMICS G120 為標準傳動中按照模塊化設計的變頻器系列。每個 SINAMICS G120 變頻器都由功率模塊和控制單元兩個必要單元組成。

功率模塊

SINAMICS G120 有以下可選的功率模塊作為變頻器基本單元：

          PM240 功率模塊

PM240 功率模塊是按照不進行再生能量回饋設計的，它的特點是都帶有內置的制動斬波器。制動中產生的再生能量通過外接的制動電阻轉化為熱能進行消耗

控制單元

以下的控制單元以及作為它的附件的MMC存儲卡都是SINAMICSG120變頻器的基本單元：

        CU240 控制單元

控制單元可以為變頻器提供閉環控制功能，除此之外控制單元還可以完成其它的任務，它們可根據應用的需要進行相應的參數化。有以下幾種可選的控制單元：

● CU240S DP

● CU240S DP-F

● CU240S PN

● CU240S PN-F（即將面市）

● CU240S

● CU240E

訂貨號
CU240E               6SL3244-0BA10-0BA0
CU240S               6SL3244-0BA20-1BA0
CU240S DP         6SL3244-0BA20-1PA0
CU240S PN         6SL3244-0BA20-1FA0

PM240 功率模塊    3AC   380-480V
0.37         6SL3224-0BE13-7UA0
0.55         6SL3224-0BE15-5UA0
0.75         6SL3224-0BE17-5UA0
 1.1          6SL3224-0BE21-1UA0
 1.5          6SL3224-0BE21-5UA0
 2.2          6SL3224-0BE22-2UA0
 3.0          6SL3224-0BE23-0UA0
 4.0          6SL3224-0BE24-0UA0
 7.5          6SL3224-0BE25-5UA0
 11           6SL3224-0BE27-5UA0
 15           6SL3224-0BE31-1UA0
18.5         6SL3224-0BE31-5UA0
 22           6SL3224-0BE31-8UA0
 30           6SL3224-0BE32-2UA0
 37           6SL3224-0BE33-7UA0
 45           6SL3224-0BE33-7UA0
 55           6SL3224-0BE34-5UA0
 75           6SL3224-0BE35-5UA0
 90           6SL3224-0BE37-5UA0
110          6SL3224-0BE38-8UA0
132          6SL3224-0BE41-1UA0
160          6SL3224-0XE41-3UA0
200          6SL3224-0XE41-6UA0
