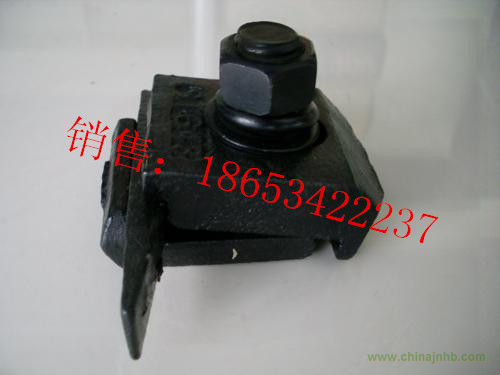

TG43壓軌器是43kg/m軌道焊接型固定件，主要包括底座、壓板、調整板、螺栓，其中要求TG43壓軌器的底座、壓板、調整板材質為Q235或Q345鋼鑄件，螺栓為8.8級（45號鋼）我報價都是默認報質量好的價格 如果客戶要差質量的我廠沒有這種貨請購買壓軌器的客戶慎重選購。

TG43壓軌器組裝過程：

螺栓就位——上蓋板——平墊圈——彈簧墊圈——螺母——緊固。

TG43壓軌器配套數據：

安裝鋼軌：43kg起重軌

材質：鑄鋼

配套螺栓：8.8級

整套重量：1.4kg

TG43壓軌器材質與性能要求

1、軌道壓板、固定底板及楔形調板采用Q235或Q345鋼鑄件，鑄造碳鋼的標準，表面粗糙大允許國際6414－86M《鑄件尺寸公差》中CT6級要求；

2、當?shù)装宀馁|(zhì)為Q235時，T型螺栓為C級，大擰緊力矩為150N.M,承受與每個輪壓大側向力為45KN,當?shù)装宀馁|(zhì)為Q345時,T型螺栓為8.8級,擰緊力矩為220N.M,承受于每個輪壓的大側向力為55KN.

3、墊圈為鋼制墊圈，其性能等級為100HV；

4、固定件底座與吊車梁焊接型號選用應與聯結件材質相符合，如采用Q235及Q345鋼時分別采用E4315，E5015型焊條。

TG43壓軌器制作要求

1、軌道壓板，固定底板及楔形調整板等采用失蠟精密鑄成后須經退火處理；

2、軌道壓板、固定底板及楔形調整等鑄件表面應光滑，澆鑄口、胃口、多肉、結疤、氧化鑄皮等必須清楚干凈，表面不得有縮孔，熱裂紋和夾層鑄造缺陷；

3、未注明圓角r為1－2；

4、T型螺栓的表面粗糙的大允許值為12.5un；

5、螺母、墊圈及彈簧墊圈為標準件應分別符合GB41－85《六角螺母》（粗制），GB9585《平墊圈C級》及GB93－87《標準型彈簧墊圈》標準；

TG43壓軌器安裝前提條件

1、壓軌器安裝必須在起重面鋼梁調整完畢后進行；

2、起重機鋼梁須符合《鋼結構工程施工及驗收規范》（GBJ205－83）規定和現行鋼結構規范的要求；

3、壓軌器應對安裝；

4、壓軌器安裝前起重機梁表面漆必須涂刷完畢并符合現行規定要求；

5、壓軌器安裝前，軌道接頭應連接完畢，軌道接頭和側彎偏差符合《鋼結構工程及驗收規范》（GBJ205－83）的規定，對超出允許偏差的軌道，必須校正完畢后方可施工；

6、底板控制板與鋼吊梁的焊接應符合設計要求。

TG43壓軌器安裝次序與要領

A、焊接固定底座，可利用固定底座，表面的三條刻槽及壓軌器中心位置定位，其位置對吊車梁中心線的允許偏差為±1.0mm；

B、放入T型螺栓，并向鋼軌方向推移就位；

C、放入楔形調整板，并使有刻槽的面朝上；

D、依次安裝鋼軌壓板、墊圈、彈簧墊圈及螺母；

E、打動楔形調整板，調整壓軌器在垂直于鋼軌方向的位置，當鋼軌壓板與鋼軌下翼緣緊密壓緊后，再擰緊螺母；

F、設計或施工時應考慮焊接固定板時對吊車梁擾度變化的影響。

注：焊接弄軌道固件，我公司稱壓軌器，（即WJK型）主要應用于鋼吊車梁的軌道固定，也可應用于堆取料機、推焦機、攔焦車等地面運輸設備的軌道固定。

TG43壓軌器訂貨須知：

1、縮小型壓軌器吊車軌道固定件主要用于水平輪的吊車軌道固定。安裝后標高為70mm（大）。

2、整體制作的技術條件和安裝要求與焊接型壓軌器一致。

3、如有特殊要求或吊車水平輪與吊車梁距離標高更小請?zhí)崆巴ㄖ覇挝弧?
