1、電池巡檢儀產品圖片

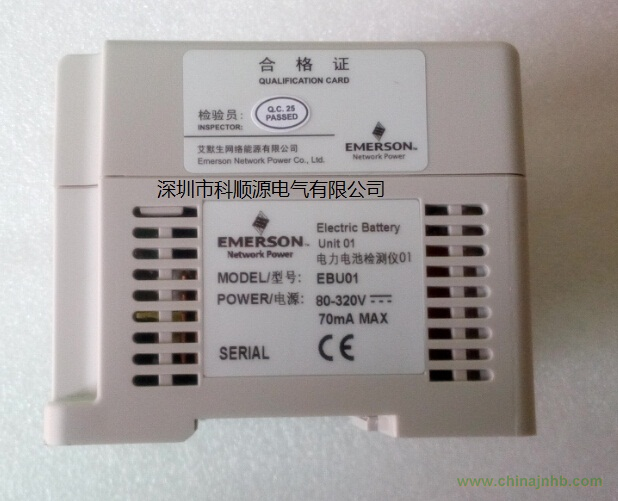

產品外觀圖
接線端口圖
2、電池巡檢儀概述
EBU01艾默生電池巡檢儀有主機和從機之分，主機型號是EBU01，可以完成對24節單體電池電壓的采集。從機型號是EBU02，可以完成對19節電池單體電壓的在線監測。在主機不夠的情況下可以通過擴展從機完成對更多電池的單體電壓的監測。
3、EBU01主要計算參數
輸入電壓范圍 80～320Vdc
功耗 ＜15W
工作環境溫度 －10～＋50℃
工作環境相對濕度 10％RH～90％RH
大氣壓 70～106kPa
機械尺寸(寬)x(高)x(深) 135mm×90mm×75mm
重量 約2kg
通信波特率 9600bps
電池組總電壓 80～320V ±0.3％
電池電流1 路
－4～4V，霍爾傳感器量程
-3000～3000A ±0.5％
電池溫度2 路 －25～75℃ ±1℃
電池單體1～24 節電壓 0.100～16.500V ±0.2％ (EBU01)
電池單體1～19 節電壓 0.100～16.500V ±0.2％ (EBU02)
