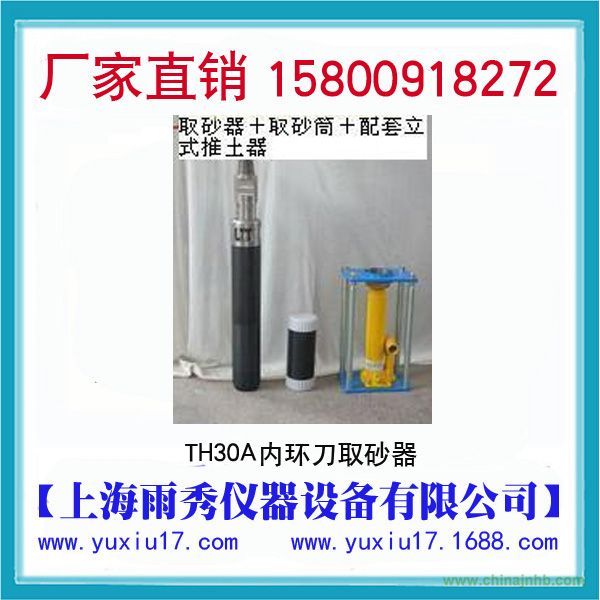

TH30A型內環刀取砂器
上提活塞式 土樣規格：30cm2 X 20mm X 8 只，內環刀取砂器原系我公司研發，于八十年代初投放市場，用于采取難以制備的松散軟弱砂土樣，一次可采取八只6.18x2cm（30cm2）標準試樣，并可連同環刀直接放入試驗儀器，滿足常規容重、棵分、壓縮、直剪等土工試驗要求。具有使用方便、取樣率高、開土方便、取樣質量好等優點。原使用范圍僅局限于難以開土制備的砂性土，只需將試樣推出，端面切割后連同環刀直接裝入固結容
器內或直接推至直剪盒內，防止試樣因結構松散，軟弱造成開土擾動。經使用單位推廣應用，范圍擴大到淤泥質土甚至一般土層，以期提高試驗質量，減少土工試驗人員工作量。針對原設計上不足之處，現設計投產的內環刀取砂器做了以下改進：
一.將原先軸套鍵槽配合改為六角形活塞套桿配合，母套以線切割加工，配合精密，不易磨損；
二．上提活塞頭部總成、環刀、對開隔環均以不銹鋼制造，抗腐性能較強；
三．樣筒封蓋采用ABS工程塑料制造，并配有防漏平軟墊，不需再行封土，工地使用更方便；
操作說明：
1. 將取樣器放置孔底，以壓入法或擊入法入土35-38 厘米，地面旋轉鉆桿使底部土體斷開，即可起吊至地面；
2. 卸下管靴，切割后擰上封蓋；
3. 卸下樣管，切割后擰上封蓋，放入專用防震箱內送試驗室；
4. 卸下殘土管，清洗后，螺紋部涂潤滑油重新組裝。
土工試驗室開土方法：
1. 專用推土器固定于桌、凳上；
2. 千斤頂活塞桿退到底后，樣管擰入螺紋口；
3. 擰緊千斤頂下部泄油螺絲，用加力桿加壓，活塞桿上升，將環刀徐徐推出，隔環露出挑開隔環，沿環刀端面切割；
4. 環刀推出后，取下頂板，松開泄油螺絲，將活塞桿推到底。
5. 重裝環刀應先將樣管一端擰上封蓋，樣管內壁涂防銹油脂，樣管平臥，先裝一只環刀，再裝半只隔環（隔環較松可用兩手輕掰）旋轉900裝另半只隔環，再推入第二只環刀，直至全部裝滿。
