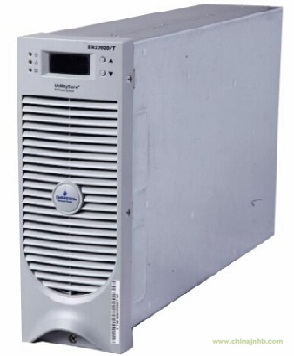

1、ER22020/T充電模塊外型尺寸圖
2、艾默生ER22020/T直流屏充電模塊規格參數
|
類別
|
參數名稱
|
ER22020/T
|
ER11040T5
|
|
輸入特性
|
輸入電壓
|
323V～475V（三相三線制）
|
323V～475V（三相三線制）
|
|
輸入電流
|
≤12A
|
≤12A
|
|
交流輸入頻率
|
45Hz～65Hz
|
45Hz～65Hz
|
|
效率
|
≥90％
|
≥90％
|
|
輸出特性
|
輸出電壓范圍
|
198V～286V
|
99V～143V
|
|
額定輸出電流
|
20A
|
40A
|
|
最大輸出電流
|
22A
|
44A
|
|
軟啟動時間
|
3～8秒
|
3～8秒
|
|
輸出恒流范圍
|
10％～110％
|
10％～110％
|
|
穩流精度（20％限流）
|
≤±1％
|
≤±1％
|
|
紋波系數
|
≤0.1％
|
≤0.1％
|
|
穩壓精度
|
≤±0.5％
|
≤±0.5％
|
|
音響噪音
|
＜55dB
|
＜55dB
|
|
保護特性
|
輸出短路回縮
|
回縮電流≤40％額定電流，可自恢復
|
|
輸出過壓保護
|
293±6Vdc
|
148±4Vdc
|
|
輸入過壓
|
保護點
|
482±6Vac
|
|
恢復點
|
460±15Vac
|
|
輸入欠壓
|
保護點
|
316±6Vac
|
|
恢復點
|
335±10Vac
|
|
保護特性
|
缺相保護
|
可恢復
|
|
過溫
|
保護點
|
85℃
|
|
恢復點
|
75℃
|
|
風扇溫度控制
|
風扇啟動點50℃，停轉點38℃
|
|
安規
|
絕緣電阻
|
試驗電壓1000Vdc，輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻＞10MΩ
|
|
絕緣強度
|
輸入端、輸出端短接后，在輸入/輸出端與外殼之間施加50Hz、有效值為2000V的交流電壓1分鐘，無擊穿或飛弧現象
|
|
EMC
|
靜電放電抗擾性要求
|
IEC6100-4-2 Level 3
|
|
快速瞬變電脈沖群抗擾性要求
|
IEC61000-4-4 Level 3
|
|
浪涌抗擾性要求
|
IEC61000-4-5 Level 3
|
|
由射頻場感應引起的傳導騷擾抗擾性要求
|
IEC61000-4-6 Level 3
|
|
工頻磁場抗擾性要求
|
IEC61000-4-8 Leve 3
|
|
電壓暫降、短時中斷和電壓漸變抗擾性要求
|
IEC61000-4-11 暫降和中斷：0～70％U
|
|
環境參數
|
工作溫度
|
－10℃～40℃
|
|
儲存溫度
|
－25℃～55℃
|
|
相對濕度
|
≤95％
|
|
大氣壓力
|
70～106kPa
|
|
機械參數
|
尺寸（長×寬×高）
|
178mm×88mm×315mm
|
|
重量
|
8kg
|
|
冷卻方式
|
風冷，
|
