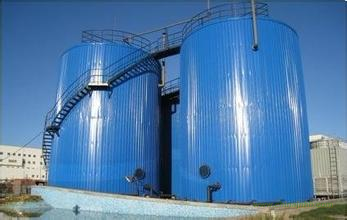

厭氧反應器   tx-lc

概述

內循環厭氧反應器（lntetnal circulation, lc）是目前世界上公認的處理效能最高的厭氧產甲烷反應器。適合中高濃度有機廢水的高效處理和沼氣規模化生產。現已成功應用于啤酒廢水、白酒 廢水、廢紙廢水、肉類加工廢水、養殖廢水、淀粉廢水、檸檬酸廢水等多個高濃度、大量的有機廢水處理

工作原理

Tx-lc厭氧反應器的構造特點是具有很大的高經比，一般可達4~8，反應器的高度可達16~25m。tx-lc反應器設有兩級反應室，每級反應室上部都設置了一個三相分離設置。進水通過泵由反應器底部進入第一反應室，與該室內的厭氧顆粒污泥均勻混合。廢水中所含的大部分有機物在這里被轉化成沼氣，所產生的沼氣被第一反應室的集氣罩收集，沼氣將沿著提升管上升，沼氣上升的同時，把第一反應室的混合液提升至設在反應器頂部的氣液分離器，被分離出的沼氣由氣液分離器頂部的沼氣排出管排走。分離出的泥水混合液將沿著回流管回到第一反應室的底部，并與底部的顆粒污泥和進水充分混合，實現第一反應室混合液的內部循環。內循環的結果是，第一反應室不僅有很高的生物量，很長的污泥齡，并具有很大的生流速度，使改室內的顆粒污泥完全達到流化狀態，有很高的傳至速率，使生化反應速率提高，從而大大提高第一反應室內的有機去除能力。經過第一反應室處理過的廢水會自動地進入第二反應室繼續處理。廢水中的剩余有機物可能被第二反應室內的厭氧顆粒污泥進一步降解，使廢水得到更好的精化，提高出水水質。產生的沼氣由第二反應室的集氣罩收集，通過集氣管進入氣液分離器。第二反應室的泥水混合液進入沉淀區進行固液分離，處理過的上清液由出水管排走，沉淀下來的污泥可自動返回第二反應室，這樣，廢水就完成了在tx-lc反應室內處理的全過程。綜上所述可以看出。Tx-lc反應器其實是由兩個上下重疊的uasb反應器串聯組成的由下面第一個uasb反應器產生的沼氣作為為提升的內動力，使生流管與回流管的混合液產生密度差，實現下部混合液的內循環，使廢水獲得強化預處理。上面的第二個uasb反應器對廢水繼續進行后處理（或稱精處理），使出水達到預期的處理要求。
