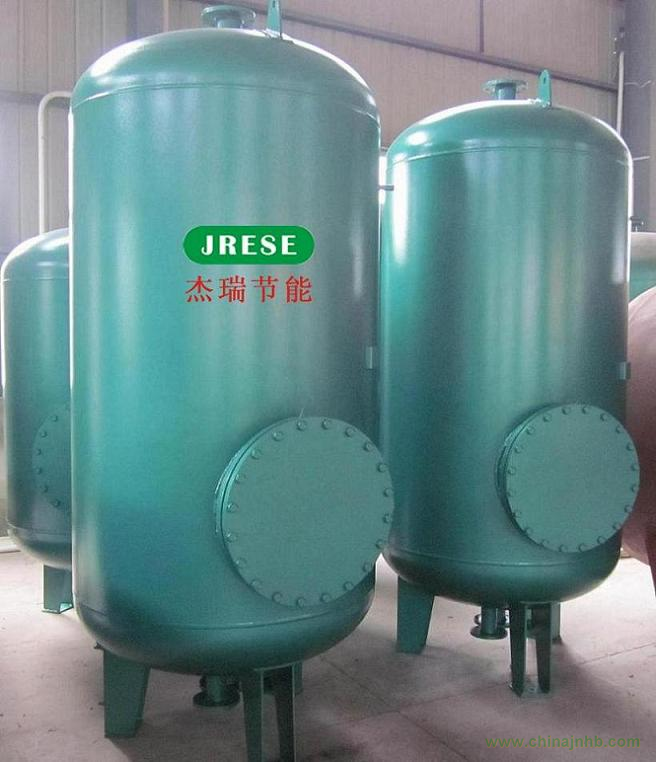

DFHRV系列導流浮動盤管型半容積式水加熱器

一、產品簡介：

DFHRV系列浮動盤管熱交換器是近年來國內發展迅速、廣泛使用的一種新型高效節能的換熱設備，是按中國建筑標準設計研究所01S122-1《水加熱器選用與安裝-DFHRV系列導流浮動盤管型半容積式水加熱器選用與安裝》標準圖集設計、生產制造的高效節能換熱設備。與傳統固定盤管相比較，浮動盤管能上下輕微浮動，產生高頻振動，形成良好紊流傳熱狀態，并且它能借助通過高溫熱媒的薄壁銅管管壁與管外壁結垢層膨脹量的差異，在一定條件下，使水垢自動脫落。通用換熱器一般需要配置水水熱交換器來降低蒸汽凝結水溫度以便回用，而此類節能型熱交換器凝結水出水溫度在45攝適度左右，可直接回鍋爐房重復使用。這樣減少了設備投資，節約熱交換器機房面積，從而降低建造價。

二. 性能特點：

l、方便浮動盤管的維護，盤管可在罐內亦可從罐體側面抽出來檢修或更換。

2、采用多行程螺旋的浮動管組，熱媒分布均勻，流程長，消除了短路換熱現象。同時，本產品借用了RV-03．04導流的原理，在大直徑的罐體內合理地設置了導流裝置，進一步改善了換熱工況，傳熱系數高達K=2000-1200Kcal/m2．H．℃。充分顯現出高效率，換熱充分的優異性能。

3、本產品換熱管束底部已接近罐底，加上導流裝置之作用，罐內基本上消除了冷水滯水區，容積利用率可按98％弱。

4、被加熱水水頭損失≤0.25m，不影響系統冷熱水壓力之平衡。

5、浮動盤管采用優質薄壁紫銅管，有助于利用管壁與結垢層的不同膨脹量脫落水垢，以此減少維護管理工作量，保持高效節能。

三、技術優點：
浮動盤管容積式換熱器采用新型浮動盤管排管方式，容積能全部利用。體積較傳統的換熱器小，便運輸、安裝和維護。

1、傳熱系數高，不易結垢。采用浮動盤管技術，換熱管的高頻顫動使層流換熱變為湍流換熱，傳熱系數倍增，而且盤管的熱脹冷縮，能使水垢能自動脫落，保證換熱效果。
    2、具有一定調節容積，能蓄存熱水，供水穩定，避免了熱水供應峰谷時的壓力、溫度波動。
   3、換熱效果好，容積利用率高。而傳統容積式換熱器，由于它內部結構布局問題，致使體內水流動緩慢，流動阻力較大，冷熱不均，熱水容積利用率僅為40%-50%左右。

4、內置多組浮動盤管，布置呈”寶塔型”結構，動態傳熱，換熱效率極高，相同容積的該產品的換熱量分別相當于傳統容積式換熱器的6?9倍。
    5、其中容積式的”寶塔型”結構特點，使得貯水部分貯有15?30分鐘的熱水量，被加熱的水頭損失≤0.25米，因此它在一般設置自動溫控閥的條件下，仍保持供水水壓、水溫平穩、安全、節水、用水舒適之特點。
    6、浮動盤管型容積式換熱器可以提高容積利用率。浮動盤管型換熱器的換熱盤管距容器底可以近到125mm左右。其冷水區就相對很小，有效貯熱容積可達98%弱，大大提高了換熱器的容積利用率。
   7、本產品在用水量極小或不可用水時可借助熱水管網上循環泵的工作，維持罐內水溫，使換熱部分換熱時總處于被加熱水流動狀態，使換熱充分、節能。無論使用頻繁與否，均保量恒溫供水。
  8、罐形小、重量輕，多臺組合時為模塊式拼裝，不占空間，無需值守。
  9、浮動盤管式換熱器具有自動除垢功能。盤管的伸縮主要是管內熱媒溫度的變化。除垢的機理在于：當盤管內輸入高溫熱媒時，將引起管壁的膨脹，附著在管外壁的水垢亦產生膨脹。換熱器停止換熱時，管內停止輸入高溫熱媒，管壁因降溫而收縮，水垢層亦收縮。但管壁與水垢的熱膨脹系數不一樣，前者大后者小，因而這不同的脹縮量使水垢脫落。

四 、產品種類

DFHRV系列按容積分有1.0m3～15m3共25種規格，相應每種規格可根據管程熱媒種類分蒸汽型及高溫熱水型，且每種型號按換熱面積不同又分為A、B、C、D四種換熱面積，適應不同工程的熱水需求。

五、適用場合

本系列換熱器廣泛適用于一般工業及民用建筑的熱水供應，如賓館、學校、職工宿舍、療養院、高層建筑、體育館、居民區及其它工業用水單位，相對于其它同類換熱器具有占地小、節能、運行可靠等優點。

六、換熱器編號說明

DFHRV-****-N-S(H)××/××

其中：RV指容積式換熱器     ****指設備直徑

N指總容積(m3)         ××/××分別指管程設計壓力/殼程設計壓力

S指熱媒為蒸汽      H指熱媒為熱水
