礦用過濾器

【5】礦用水質過濾器

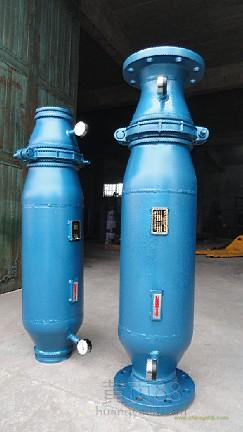

ZCGL型快捷直沖水質過濾器

眾安礦用水質過濾器

用途、特點、適用范圍 礦用水質 過濾器（凈化器），是我公司董事長研制的專利產品，體積小、重量輕、耐壓高，尤其適用工業用水、煤礦井下用水水質過濾。該產品應用于煤礦井下采煤、掘進工作面、主要運輸巷的運輸及轉載系統等防塵用水的水質過濾。

1、水質過濾器的用途、特點、適用范圍

1.1主要用途 ZCL-1系列礦用水質過濾器（凈化器），體積小、重量輕、耐壓高，尤其適用工業用水、煤礦井下用水水質過濾及一切液體過濾的場合。 反沖洗水質過濾器尤其應用于煤礦井下采煤、掘金工作面、主要運輸巷的運輸及轉載系統等防塵用水的水質過濾。自沖洗式水質過濾器直接連接于井下供水管路系統中，能夠除掉水中的泥沙及懸浮物，保證水質符合煤礦井下防塵用水的要求。

1.2 標記示例 通經φ100、壓力6Mpa、過濾裝置型號為：ZCL-1-100/6。 2、反沖洗水質過濾器主要技術參數 反沖洗水質過濾器基本參數（常用壓力：0.6~6.5Mpa） 型 號 出入口通徑(mm),DN(in) 長度L(mm) 中心高h(mm) 排污口DN mm ZCL-1-50/6.5 51 2 780 140 16 ZCL-1-80/6.5 89 3 780 160 25 ZCL-1-100/6.5 108 4 780 180 25

3.結構 反沖洗過濾器主要由優質碳鋼筒體、特殊結構的不銹鋼模形網、自動轉向閥板及排污裝置所組成。過濾器正常工作時，水流轉向閥板為開啟狀態，處理水通過濾網后利用慣性原理而將水中的細小顆粒雜質用懸浮物由于慣性作用沉積在排污口附近。

4.反沖洗水質過濾器工作原理 過濾器正常工作時，水流轉向閥板為開啟狀態，處理水通過濾網后利用慣性原理而將水中的細小顆粒雜質用懸浮物由于慣性作用沉積在排污口附近。 反沖洗過濾器排污，當打開排污閥排污時，在水力的作用下換向閥板自動轉換為關閉狀態，這時水流被迫從過濾網筒的入口段孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在內側網孔上的雜質，達到清潔過濾網恢復過濾功能的的目的。經過反沖后流速恢復。最大特點是反沖洗無需人工干預，達到了自動反沖洗的目的。

反沖洗過濾器

反沖洗過濾器主要由優質碳鋼筒體、特殊結構的不銹鋼模形網、自動轉向閥板及排污裝置所組成。過濾器正常工作時，水流轉向閥板為開啟狀態，處理水通過濾網后利用慣性原理而將水中的細小顆粒雜質用懸浮物由于慣性作用沉積在排污口附近。
工作原理

過濾器正常工作時，水流轉向閥板為開啟狀態，處理水通過濾網后利用慣性原理而將水中的細小顆粒雜質用懸浮物由于慣性作用沉積在排污口附近。
反沖洗排污，當打開排污閥排污時，在水力的作用下換向閥板自動轉換為關閉狀態，這時水流被迫從過濾網筒的入口段孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在內側網孔上的雜質，達到清潔過濾網恢復過濾功能的的目

的。經過反沖后流速恢復。最大特點是反沖洗無需人工干預，達到了自動反沖洗的目的。

歡迎來電索取詳細資料！

單位：杭州佳潔氣源凈化設備有限公司

地址：杭州市江干區臨丁路1191號（嘉德威工業園B幢）

電話：0571-88284025    傳真：0571-86465021

手機：13606607916

E-mai:zsp615@163.com   網址：88284025.COM

聯系人；朱賽萍
