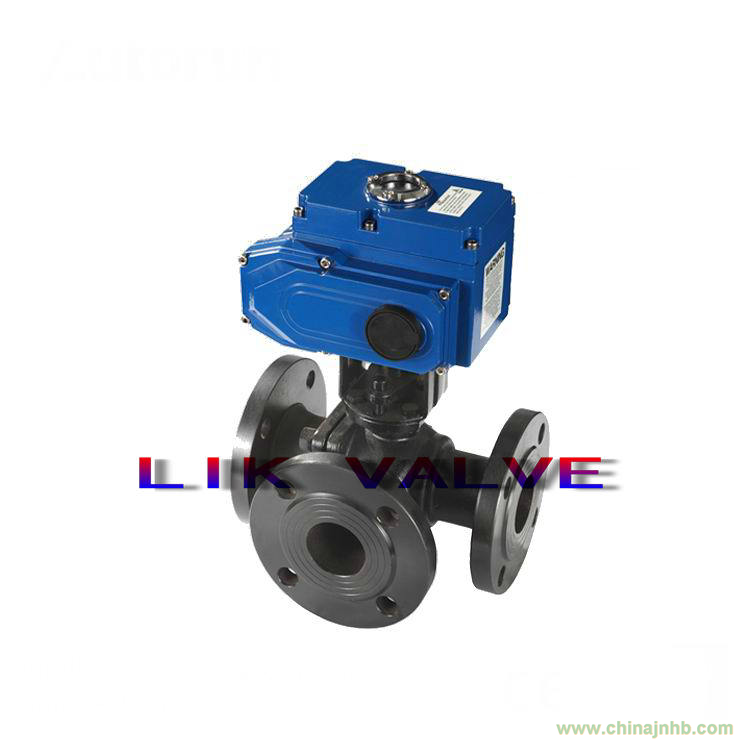

進口電動法蘭三通球閥
德國萊克閥門中國總代理-germany lik valves international
進口電動法蘭三通球閥簡介
1、在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、球閥使用壽命長，流通能力大，阻力小
3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態
球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是被廣泛采用的一種新型閥門，它具有以下優點：1． 流體阻力小，其阻力系數與同長度的管段相等。 2． 結構簡單、體積小、重量輕。3． 緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。4．
操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
電動法蘭三通球閥工作方式
L型流道的三通4面閥座球閥，采用2面閥座。主要用于流路的換向。
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。具有優點
1．
流體阻力小，其阻力系數與同長度的管段相等。
2．
結構簡單、體積小、重量輕。
3．
緊密可靠、密封性好，在真空系統中也已廣泛使用。
4．
操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．
維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．
在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．
適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
電動法蘭三通球閥流向圖
外形尺寸
|
公稱通徑DN
|
L
|
L1
|
H
|
D
|
D1
|
額定功率
|
額定電流
|
|
壓力
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
|
|
|
15
|
150
|
155
|
256
|
95
|
65
|
15W
|
0.2A
|
|
20
|
160
|
155
|
260
|
105
|
75
|
15W
|
0.2A
|
|
25
|
180
|
155
|
266
|
115
|
86
|
15W
|
0.2A
|
|
32
|
200
|
155
|
270
|
140
|
100
|
15W
|
0.2A
|
|
40
|
220
|
208
|
312
|
150
|
110
|
25W
|
0.5A
|
|
50
|
240
|
208
|
325
|
165
|
125
|
25W
|
0.5A
|
|
65
|
260
|
208
|
336
|
185
|
145
|
25W
|
0.5A
|
|
80
|
280
|
256
|
365
|
200
|
160
|
50W
|
0.8A
|
|
100
|
320
|
256
|
400
|
215/230
|
180/190
|
90W
|
1.0A
|
|
125
|
380
|
256
|
420
|
245/270
|
210/220
|
90W
|
1.0A
|
|
150
|
440
|
288
|
440
|
280/300
|
240/250
|
120W
|
1.2A
|
|
200
|
550
|
288
|
470
|
335/360
|
295/310
|
150W
|
1.2A
|
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，
