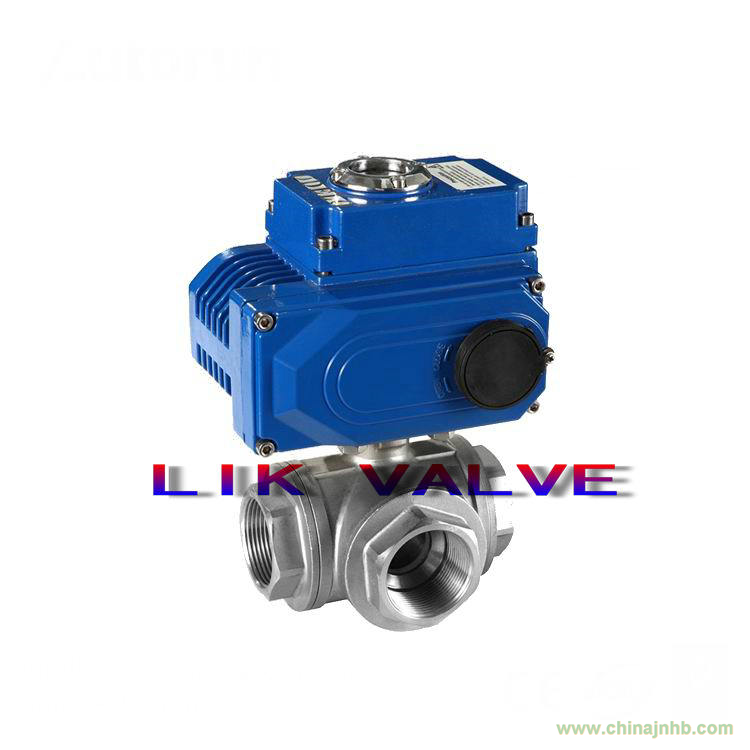

進口電動三通絲口球閥
德國萊克閥門中國總代理-germany lik valves international
進口電動三通絲口球閥簡介：
進口三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用
產品特點
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
技術參數和性能
|
電動執行器技術參數
|
電動三通球閥閥體參數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN15～50mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6MPa
|
|
任選功能
|
開關型、觸點型、開度信號、智能型
|
閥軸材質
|
不銹鋼
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
碳鋼、304/316/316L不銹鋼
|
|
動作時間
|
15秒/30秒/60秒
|
球體材質
|
304/316/316L不銹鋼
|
|
環境溫度
|
-30°～60°
|
閥座密封
|
PTFE、PPL、金屬密封
|
|
手動操作
|
附帶手柄操作
|
溫 度
|
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
|
|
限 位
|
電氣、機械二重限位
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
防護等級
|
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)
|
|
輸入信號
|
0-10，1-5VDC/4-20mA(智能型)
|
特 點
|
連線簡單、流向切換、阻力小、動作穩定
|
電動三通球閥流向圖
電動三通絲口球閥主要尺寸
|
公稱通徑DN
|
G
|
L1
|
L
|
H
|
D
|
額定功率
|
額定電流
|
|
6
|
70
|
155
|
70
|
95
|
65
|
15W
|
0.2A
|
|
10
|
70
|
155
|
70
|
105
|
75
|
15W
|
0.2A
|
|
15
|
70
|
155
|
70
|
115
|
86
|
15W
|
0.2A
|
|
20
|
83
|
155
|
83
|
140
|
100
|
15W
|
0.2A
|
|
25
|
180
|
208
|
312
|
150
|
110
|
25W
|
0.5A
|
|
32
|
200
|
208
|
325
|
165
|
125
|
25W
|
0.5A
|
|
40
|
220
|
208
|
336
|
185
|
145
|
25W
|
0.5A
|
|
50
|
250
|
256
|
365
|
200
|
160
|
50W
|
0.8A
|
|
65
|
280
|
256
|
400
|
215/230
|
180/190
|
90W
|
1.0A
|
|
80
|
320
|
256
|
420
|
245/270
|
210/220
|
90W
|
1.0A
|
|
100
|
360
|
288
|
440
|
280/300
|
240/250
|
120W
|
1.2A
|
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
