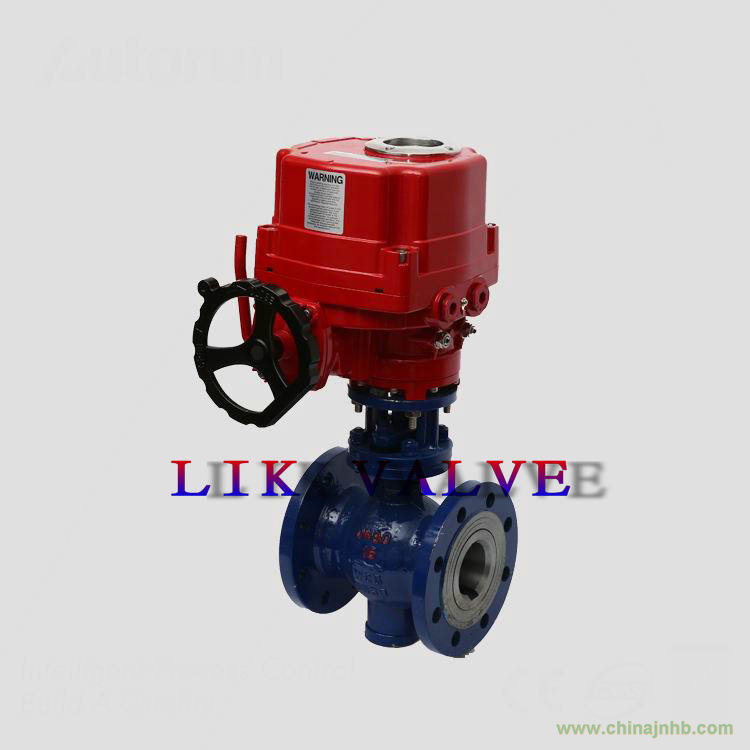

進口電動防爆V型球閥
德國萊克閥門中國總代理-germany lik valves international
簡介
進口電動防爆V型球閥是指球閥配上電動執行器，執行速度相對較快，不需要工人親力親為，截止閥演變而來在進、出口處應全部呈現球面，從而截斷流動
電動V型球閥是一種具有全新設計理念及結構的新型 V型調節球閥，與傳統的硬密封 V型球閥相比，密封更可靠，性能更優良主要特點有
1、 電動V型球閥閥座采用新型高彈性耐高溫材料及特殊的熱處理工藝，密封副采用碟片式密封結構，耐磨性好，摩擦力小，球芯不易卡死，密封優良，使用壽命長；
2、 電動V型球閥球芯呈特殊扇形，閥在關閉時，V型缺口與閥座產生楔形剪切作用，具有極好的切斷性能和調節性能。該閥廣泛適用于控制紙漿、污水、含有纖維和固體顆粒懸濁介質以及高溫蒸汽、干氣體等介質。
發展演變
進口電動防爆V型球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
工作原理
電動V型球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
現實作用
電動V型球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構
簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
電動V型球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
技術參數和性能
|
電動防爆執行器技術參數
|
電動V型防爆球閥閥體參數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN15～200mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6、2.5MPa
|
|
任選功能
|
開關型、觸點型、開度信號、智能型
|
閥軸材質
|
不銹鋼
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
碳鋼、304/316/316L不銹鋼
|
|
動作時間
|
15秒/30秒/60秒
|
球體材質
|
碳鋼、304/316/316L不銹鋼
|
|
環境溫度
|
-30°～60°
|
閥座密封
|
F4、PPL、金屬密封
|
|
手動操作
|
附帶手柄操作
|
溫 度
|
F4≤150℃、PPL≤250℃、金屬密封≤425℃
|
|
限 位
|
電氣、機械二重限位
|
適用介質
|
紙漿、礦漿、煤漿、水、石油、粘性流體等
|
|
防護等級
|
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)
|
|
輸入信號
|
0-10，1-5VDC/4-20mA(智能型)
|
特 點
|
自清潔功能、防卡死、阻力小、動作穩定
|
外形尺寸
|
公稱通徑DN
|
L
|
L1
|
H
|
D
|
H1
|
額定功率
|
額定電流
|
|
壓力
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
|
|
|
15
|
62
|
155
|
390
|
54
|
75
|
15W
|
0.2A
|
|
20
|
62
|
155
|
390
|
54
|
75
|
15W
|
0.2A
|
|
25
|
62
|
155
|
390
|
54
|
75
|
15W
|
0.2A
|
|
32
|
62
|
155
|
400
|
78
|
75
|
15W
|
0.2A
|
|
40
|
62
|
208
|
405
|
82
|
75
|
25W
|
0.5A
|
|
50
|
75
|
208
|
430
|
100
|
96
|
25W
|
0.5A
|
|
65
|
80
|
208
|
460
|
120
|
115
|
25W
|
0.5A
|
|
80
|
100
|
256
|
520
|
131
|
125
|
50W
|
0.8A
|
|
100
|
115
|
256
|
530
|
158
|
125
|
90W
|
1.0A
|
|
125
|
130
|
256
|
570
|
180
|
155
|
90W
|
1.0A
|
|
150
|
160
|
288
|
600
|
216
|
165
|
120W
|
1.2A
|
|
200
|
200
|
288
|
680
|
260
|
195
|
150W
|
1.2A
|
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
注意事項:
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
