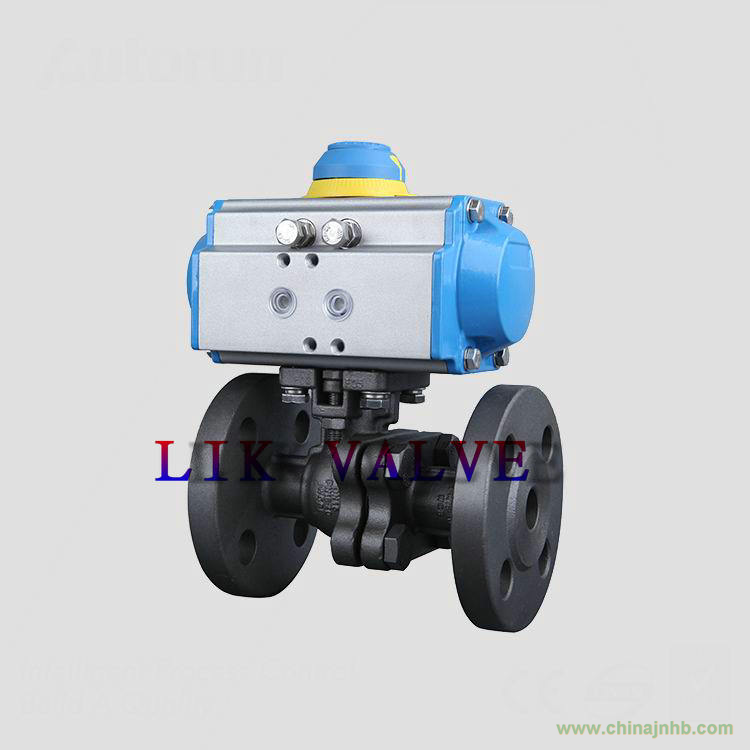

進口氣動鑄鋼法蘭球閥
德國萊克閥門中國總代理-germany lik valves international
進口氣動鑄鋼法蘭球閥結構特點：
進口氣動鑄鋼法蘭球閥，密封性能優良，流量系數大，流阻系數小，結構簡單，使用壽命長；氣動執行器具有極好的防腐性外殼，可視的位置指針顯示，外型設計輕巧，免維護。執行器機械摩擦在Ra0.4～0.6之間，確保摩擦減到最小值，保證執行器的最長壽命。光滑的各組成部分保證了低摩擦率，以避免金屬和金屬間摩擦延長執行器的工作壽命。每臺執行器且在出廠都經過100%旋轉和密封測試，使用壽命達到 100 萬次以上。
閥門采用脫蠟精密鑄造，防火結構設計，獨特的高平臺計便于安裝執行器；閥桿與閥體之間具有防靜電裝置、閥桿具有防爆出裝置，鋼球上有壓力平衡孔；雙層閥桿填料及兩片碟形彈片裝置，閥桿泄漏符合德國TUV TA-LUFT的測試要求，閥體具有清潔閥腔的裝置。
氣動鑄鋼法蘭球閥技術參數
1.閥體參數
|
零件名稱
|
材料名稱
|
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
|
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
2.內件材料
|
公稱通DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
允許壓差(MPa)
|
≤公稱壓力
|
|
動作范圍
|
0～90°
|
|
閥體形式
|
二段分體式鑄造閥體
|
|
閥蓋形式
|
整體式
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
|
連接方式
|
法蘭式、螺紋式(適用于1/2"～2")
|
|
閥芯形式
|
三通球型閥芯
|
|
流量特性
|
近似快開特性
|
|
泄露量Q
|
軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
|
|
配置執行機構
|
GT、AT、AR、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制、4～20mA模擬量信號控制
|
3.執行機構
|
執行器型號
|
GT、AT、AR、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
主要零部件參數：
|
序號 No.
|
零件名稱
Name of Parts
|
材質 Material
|
|
1
|
右閥體 Right Valve
|
WCB
|
|
2
|
螺母 Nut
|
35
|
|
3
|
墊片 Gasket
|
PTFE、石墨金屬復合墊
|
|
4
|
螺栓 Screw
|
35
|
|
5
|
閥體 Body
|
WCB
|
|
6
|
閥座 Seat
|
PTFE、尼龍、對位聚苯、硬質合金
|
|
7
|
球體 Ball
|
1Cr18Ni9Ti
|
|
8
|
閥桿 Stem
|
1Cr13
|
|
9
|
墊片 Gasket
|
1Cr18Ni9Ti
|
|
10
|
填料 Packing
|
PTFE、柔 石墨
|
|
11
|
襯套 Bushing
|
PTFE符合軸承
|
|
12
|
壓蓋 Gland
|
WCB
|
|
13
|
螺栓 Screw
|
35
|
|
14
|
螺栓Screw
|
35
|
|
15
|
連接支架 Connecting
|
1Cr18Ni9Ti
|
|
16
|
螺栓Screw
|
35
|
|
17
|
連接套 Connecting Set
|
35
|
|
18
|
氣動裝置 Pneumatic Device
|
AT系列、AW系列
|
|
19
|
位置指示器
Location lndicator
|
塑料 Plastic
|
注：系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。
