不銹鋼氣動球閥概述

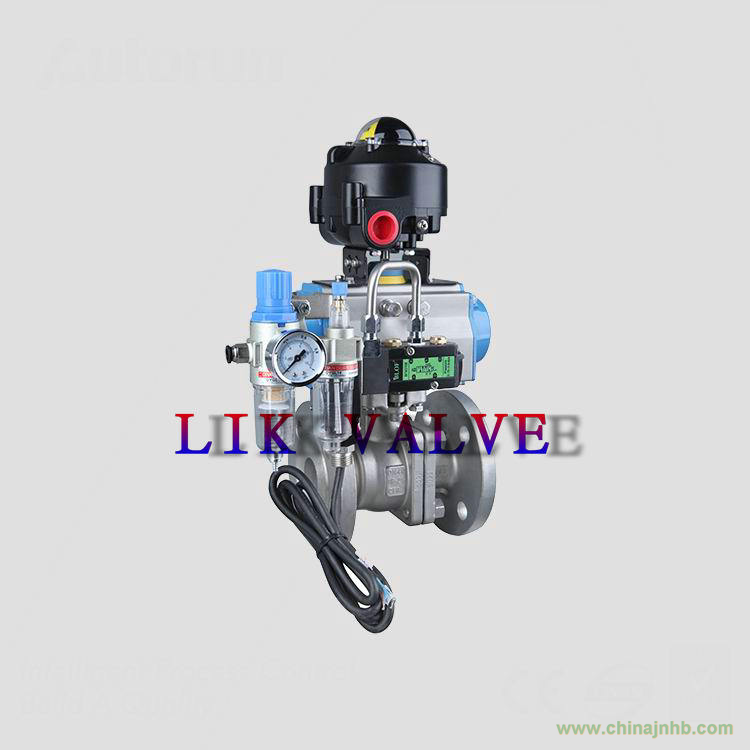

氣動球閥由氣動執行器和精密鑄造高平臺球閥組成，以凈化干燥壓縮空氣為動力源，接受氣信號或電氣閥門
定位器、電磁閥等附件，接受電信號進行工作，具有整體結構緊湊，開閉迅速操作簡單可靠性好等特點。
設計特性:
■ 防火結構設計
■ISO 5211平臺設計便于安裝自動開關裝置
■閥桿與閥體之間防靜電裝置
■閥桿防爆出裝置設計
氣動不銹鋼法蘭球閥系統產品構成：
①氣動執行器+②閥門+③電磁閥+④限位開關+⑥氣源處理三聯件+⑦手動操作機構+⑧消聲器+⑨快插接頭+⑩空氣壓縮機+11氣管
（其中④、⑥、⑦、⑧、⑨項可根據現場實際情況選配。）
① 氣動執行機構介紹
雙作用式工作原理
當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，輸出軸即變?yōu)榉聪蛐D(zhuǎn)）
單作用工作原理
當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，彈簧復位時輸出軸即變?yōu)榉聪蛐D(zhuǎn)）
②閥門
產品特徵：
*公稱壓力：1/2”~10”PN16/40
*適用溫度範圍：-20～260℃
*防爆中軸
*防靜電裝置
*防火設計
*精密鑄造 固溶化處理
*ISO5211安裝執行器平臺設計
*結構長度：DIN 3202
F1/F4
*法蘭尺寸：DIN2633/2635
*全流量*操作方式：手柄/執行器
③電磁閥
電磁閥用于氣動閥門“開啟”或“關閉”的電的控操作。符合NAMUR連接標準，直接安裝在氣動執行器側面，無需管子連接。根據儀表控制系統需要選擇單電控或雙電控制。二位五通電磁閥配雙作用式執行器，二位三通電磁閥配單作用式執行器。同時該產品有基本型（IP65）和防爆型，防爆級別為ExdIIBT4，為防爆級別適用于工廠的易爆環境場所。也可根據需要選擇適合的電壓。
④限位開關
限位開關盒是傳送執行器和閥門位置訊號到現場和遙控操作站。它能直接安裝在執行器上部，符合標準VDI/VDF3845. 特點有現場可視位置指示器，快速調整位置凸輪；可調式凸輪通過花鍵和彈簧安裝，制藥開關凸輪脫離花鍵便可旋轉調整所需的位置，拆掉外殼螺釘和兩個電纜進口G1/2管接口。內部行程開關預先連接接線終端，8個接線端子，并可用與電磁閥的連接。
操作說明：
在需要調整開關位置時，根據箭頭步驟示意進行操作：
1、 調整凸輪彈簧壓縮，凸輪脫離花鍵合。
2、 隨意轉動凸輪調整所需的位置，調整后松開凸輪，確認凸輪已經被彈簧彈回復位合。
⑥氣源處理三聯件
該氣源處理三聯件包括空氣減壓閥、過濾器、油霧器三大件。其中減壓閥可對氣源進行穩壓，使氣源處于恒定狀態，可減小因氣源氣壓突變時對閥門或執行器等硬件的損傷。過濾器用于對氣源的清潔，可過濾壓縮空氣中的水份，避免水份隨氣體進入裝置。油霧器可對機體運動部件進行潤滑，可以對不方便加潤滑油的部件進行潤滑，大大延長機體的使用壽命。
安裝
1、安裝時請注意清洗連接管道及接頭，避免臟物帶入氣路。
2、安裝時請注意氣體流動方向與本體上箭頭所指方向是否一致，注意接管及接頭牙型是否正確。
3、過濾器、調壓閥（調壓過濾器）給油器的固定；將固定支架的凸槽與本體上凹糟匹配，再用固定片及螺絲鎖緊即可。
4、單獨使用調壓閥、調壓過濾器時的固定；旋轉固定環使之鎖緊附帶的專用固定片即可。
