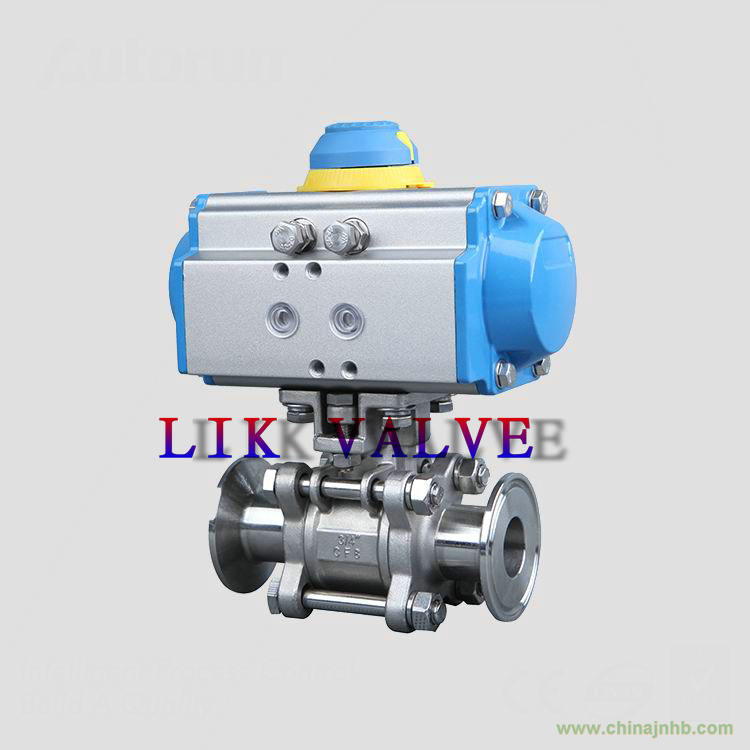

進口不銹鋼氣動三片式球閥
德國萊克閥門中國總代理-germany lik valves international
進口不銹鋼氣動三片式球閥概述
氣動三片式球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。
應用標準
■設計依據: ASME
B16.34, API 608
■壁厚: ASME
B16.34, CLASS 400
■管螺紋接端: ASME
B1.20.1 ,BS21 ,DIN2999/259,BSP ISO 7/1,ISO 228/1,JIS B 0203
■螺紋類型:G．NPT.BSPT.BSP DIN259/2999
規格說明
■工作壓力:1000WOG
■工作溫度:-20－180℃
進口不銹鋼氣動三片式球閥 參數
|
氣動執行器
|
雙作用、單作用
|
|
驅動氣源
|
5-7bar壓縮空氣
|
|
氣動附件
|
限位開關、定位器、電磁閥
過濾減壓閥、手輪機構
|
|
公稱通徑
|
DN15-100mm
|
|
公稱壓力
|
1.6-6.3MPa
|
|
適用溫度
|
PTFE:-30~+180℃
PPL:-30~+250℃
|
|
連接方式
|
螺紋式
|
|
閥體結構
|
三塊式
|
|
閥體材質
|
304、316、316L
|
|
閥板材質
|
304、316、316L
|
|
閥座襯里
|
PTFE、PPL
|
|
適用介質
|
蒸汽、水液，氣體等
|
進口不銹鋼氣動三片式球閥 設計標準
|
三塊式
|
測試檢驗
|
API598，EN12266
|
|
螺紋接端
|
ASME B1.20，BS21 DIN2999/259，
BSP ISO7/1，ISO228/1 JIS B 0203
|
|
對焊接端
|
ASME B16025
|
|
套焊接端
|
ASME B16.11
|
|
閥蘭接端
|
ASME B16.5 DIN2542～2545 JIS B2238
|
|
兩塊式
|
測試檢驗
|
API598，EN12266
|
|
螺紋接端
|
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
|
進口不銹鋼氣動三片式球閥執行器控制原理圖：
|
DN
|
L0
|
L
|
L1
|
L2
|
L3
|
~H
|
d
|
G
|
D
|
C
|
|
1/2"
|
141/159
|
72
|
70
|
100
|
170
|
159/175
|
95
|
65
|
46
|
21
|
|
3/4"
|
141/159
|
82
|
85
|
110
|
185
|
167/183
|
105
|
75
|
56
|
26
|
|
1"
|
141/211
|
90
|
95
|
120
|
200
|
172/215
|
115
|
85
|
65
|
31
|
|
1 1/4"
|
159/211
|
112
|
110
|
131
|
225
|
210/230
|
140
|
100
|
76
|
38
|
|
1 1/2"
|
211/248
|
120
|
201/209
|
98/108
|
260
|
218/248
|
150
|
110
|
84
|
46
|
|
2"
|
211/269
|
145
|
209/242
|
108/120
|
300
|
248/283
|
165
|
125
|
99
|
60
|
|
2 1/2"
|
248/315
|
185
|
242/275
|
120/132
|
|
273/320
|
185
|
145
|
118
|
|
|
3"
|
269/345
|
210
|
275/332
|
132/148
|
|
313/335
|
200
|
160
|
132
|
|
