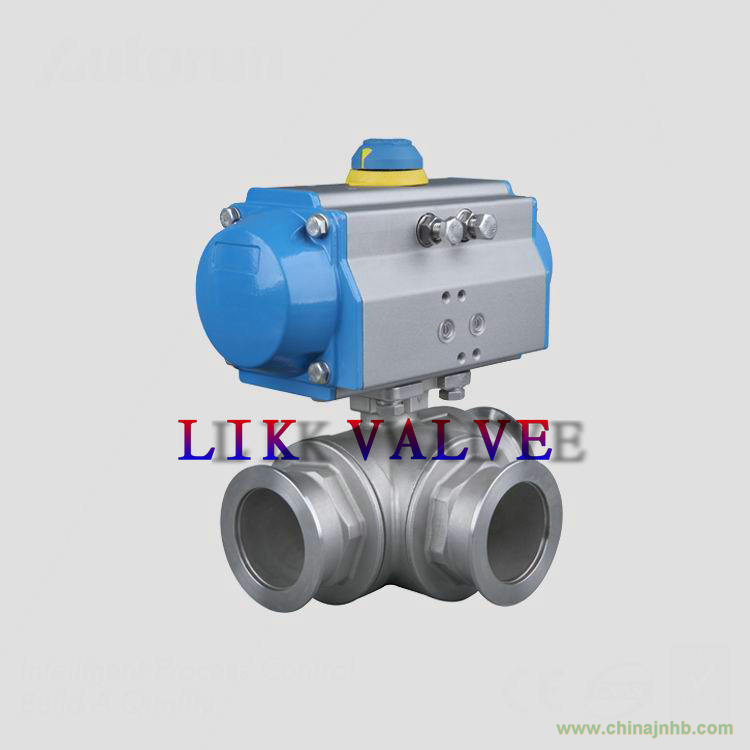

進口不銹鋼卡箍氣動三通球閥
德國萊克閥門中國總代理-germany lik valves international
進口不銹鋼卡箍氣動三通球閥產品結構
衛生級氣動三通球閥皆經過精密的檢驗流程和嚴格的品質管理。加工過程中，流道經過精密拋光和滅菌處理。其結構分為三通T型、三通L型，對介質起到分流、合流、換向等作用。密封圈為全封閉式緊緊包裹住閥球，無空間和死角。兩端為卡箍連接方便拆卸、清洗、維修工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷
■孔徑大小與管道一致，不產生沉淀物
■流道內壁240Grit拋光，保證流道暢通無阻
■采用全包的PTFE密封沒有死角，易清洗
■雙層閥桿填料與對壓碟型彈片裝置
進口不銹鋼卡箍氣動三通球閥的特點
采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
進口不銹鋼卡箍氣動三通球閥技術參數和性能:
|
氣動執行器技術參數
|
氣動衛生級球閥閥體參數
|
|
類 型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
15～102mm
|
|
氣源壓力
|
雙作用：2-8bar/單作用：4-8bar
|
公稱壓力
|
PN1.0MPa
|
|
輸出力矩
|
雙作用：4N·M～10560N·M
|
閥軸材質
|
不銹鋼
|
|
單作用：7N·M～2668N·M
|
閥體材質
|
304/316/316L不銹鋼
|
|
工作溫度
|
常溫型：-20℃～80℃（丁腈橡膠O型圈）
|
球體材質
|
304/316/316L不銹鋼
|
|
高溫型：-20℃～160℃（氟橡膠O型圈）
|
閥座密封
|
PTFE
|
|
動作范圍
|
0～90°±5°
|
溫 度
|
PTFE≤180℃
|
|
接口螺紋
|
GTD40～GTD83/ATD50～ATD88 G1/8″
|
連接方式
|
快裝式、焊接式、螺紋式
|
|
GTD110～GTD350/ATD100～200 G1/4″
|
適用介質
|
啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
|
|
閥位信號
|
定位器：4～20mA/回信器：全開全關信號
|
特 點
|
安全衛生，密封好、使用壽命長
|
