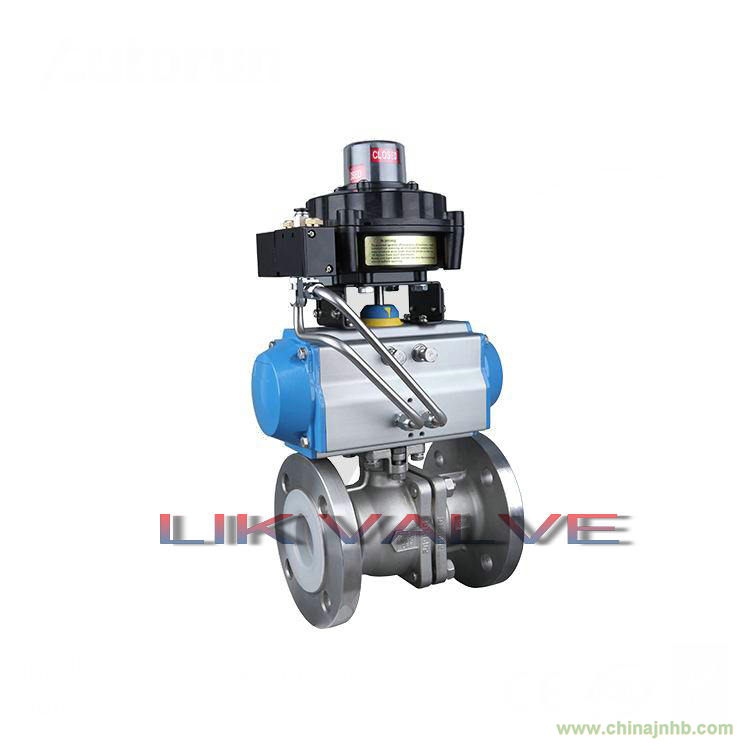

進口襯氟氣動法蘭球閥
德國萊克閥門中國總代理-germany lik valves international
進口襯氟氣動法蘭球閥結構特點：
氣動襯氟球閥為各種強腐蝕性介質的啟閉控制而設計，結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球?yàn)榕c閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用最為廣泛的耐腐閥門。
進口襯氟氣動法蘭球閥應用領域
氣動襯氟球閥體內壁和金屬閥內組件襯有耐腐蝕、抗老化的聚全氟乙丙烯（F46），因而具有耐腐蝕性能良好、抗老化性能高、壽命長、流阻小、流通能力大等優點，耐腐蝕氣動球閥泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。全通徑氣動襯氟球閥提供最大的流量，并可用于掃線清洗或隔離輸送的管道。
特點：
1、電動襯氟球閥適用做調節流量的閥，具有精確的流量特性。
2、適用帶有固體物質的苛刻介質（PTFE密封不適用）。
3、中軸密封是活動的壓塊，方便密封的檢修。
4、連接端無外漏結構設計。
襯氟氣動法蘭球閥參數：
1.閥體
|
閥體型式
|
直通兩分式鑄造球閥
|
|
公稱通徑
|
DN15～200mm
|
|
公稱壓力
|
PN1.0、1.6MPa (ANSI 150Lb)
|
|
連接形式
|
法蘭連接 JB/T79-94(ANSI16.5)
|
|
材 料
|
ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46
|
|
上 閥 蓋
|
與閥體一起鑄造
|
|
填 料
|
聚四氟乙烯
|
|
介質溫度
|
-20～+150℃
|
2.閥內組件
|
閥芯形式
|
球型閥芯
|
|
流量特性
|
快開特性
|
|
閥 座
|
聚四氟乙烯
|
|
材 料
|
ZG230-450襯F46、ZG1Cr18Ni9TI襯F46
|
|
閥芯轉角
|
90°
|
|
執行器型號
|
AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-20～+90℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
