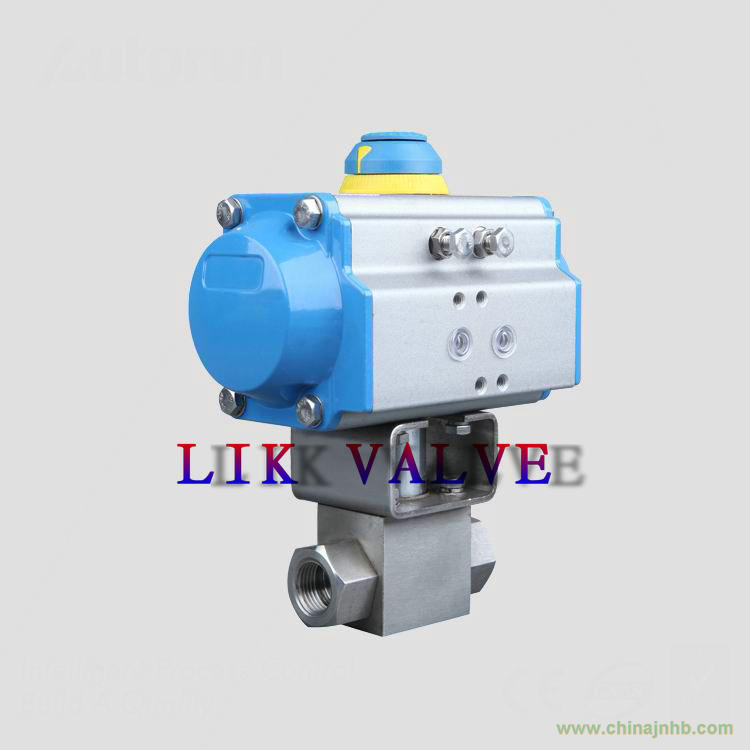

進口氣動高壓球閥-鍛造
德國萊克閥門中國總代理-germany lik valves international
進口氣動高壓球閥是雙（單）作用氣動活塞式執行器與進口BKH高壓球閥組成，是一種自動控制和遙控的新型閥門。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋（G/NPT）、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。
產品特點：
■承高壓密封性好
■內腔流阻損失小
■適用于液體與氣體的管路
■閥體小巧、經濟實惠
工作原理
當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°
□氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
□回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置
□定位器可調節閥門管道流量
進口氣動高壓球閥主要技術參數
|
氣動執行器
|
型號
|
GT系列、OAT系列
|
|
氣源壓力
|
0.4 ～ 0.8 MPa
|
|
最大回轉角度
|
90°～92°
|
|
回信器
|
AC220V AC110V DC24V
|
|
控制信號
|
電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa
|
|
控制氣源
|
潔凈、干燥壓縮空氣
|
|
工作溫度
|
-20℃ ～ +90℃
|
進口氣動高壓球閥閥體主要零件材料
|
零件名稱
|
閥體
|
球芯
|
閥座
|
閥桿
|
填料
|
支架
|
連接軸
|
|
材料
|
鍛鋼、不銹鋼
|
不銹鋼
|
聚甲醛、聚醚醚酮
|
2Cr13
|
氟橡膠
|
不銹鋼
|
鑄鋼
|
高壓氣動球閥 參數
|
氣動執行器
|
雙作用、單作用
|
|
驅動氣源
|
5-7bar壓縮空氣
|
|
氣動附件
|
限位開關、定位器、電磁閥
過濾減壓閥、手輪機構
|
|
公稱通徑
|
DN15-100mm
|
|
公稱壓力
|
1.6-6.3MPa
|
|
適用溫度
|
PTFE:-30~+180℃
PPL:-30~+250℃
|
|
連接方式
|
螺紋式
|
|
閥體結構
|
三塊式
|
|
閥體材質
|
304、316、316L
|
|
閥板材質
|
304、316、316L
|
|
閥座襯里
|
PTFE、PPL
|
|
適用介質
|
蒸汽、水液，氣體等
|
主要外形尺寸
1.螺紋連接尺寸
|
螺紋
G/NPT
|
DN
|
L1
|
B
|
D
|
H
|
H1
|
H2
|
L
|
H
|
L10
|
氣動執行器
|
|
1/4
|
6
|
69
|
26
|
58
|
150
|
32
|
13
|
165
|
150
|
32
|
AT50
|
|
3/8
|
10
|
73
|
32
|
58
|
150
|
38
|
16
|
165
|
150
|
35
|
|
1/2
|
15
|
85
|
38
|
58
|
150
|
46
|
19
|
165
|
150
|
37
|
|
3/4
|
20
|
96
|
49
|
70
|
210
|
57
|
24
|
225
|
210
|
47
|
AT63
|
|
1″
|
25
|
110
|
60
|
70
|
210
|
60
|
26
|
225
|
210
|
55
|
AT75
|
|
11/4
|
32
|
110
|
76
|
70
|
210
|
84
|
38
|
225
|
210
|
70
|
AT88
|
|
21/2
|
40
|
120
|
84
|
90
|
260
|
92
|
42
|
255
|
260
|
72
|
AT100
|
|
2″
|
50
|
140
|
100
|
120
|
320
|
111
|
50
|
330
|
320
|
80
|
AT115
|
