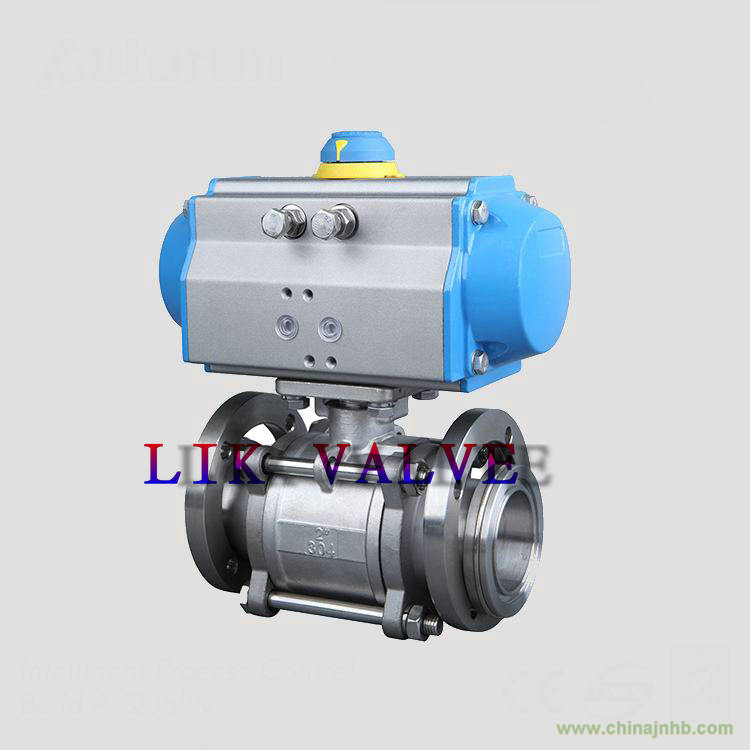

進口氣動三片式真空球閥
德國萊克閥門中國總代理-germany lik valves international
進口氣動三片式真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。GUQ系列氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。
工作原理：
進口氣動三片式真空球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。
產品特點：
1、密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
2、開關扭矩小，配置氣動執行器小，工作穩定、可靠；
3、結構緊湊，重量輕，外形簡潔、美觀；
4、該閥既能適用高真空，又能適用一定的正壓力下使用；
5、由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。
產品參數：
|
閥門漏率：Valve
Leak Rate
|
≤1.3×10-4Pa.L/S.
|
|
適用溫度：Applicable
Temperature
|
-30～+150℃
-30～+150℃（PPL密封）
|
|
氣源壓力：Annoy
pressure
|
0.4～0.6MPa
|
|
適用范圍：Applicability
|
|
連接型式 Loose
Flange
|
使用壓力范圍（Pa）
|
|
活套法蘭（GB6070）
|
0.6×106～1.3×10-4
|
|
焊接法蘭（GB6070）
|
1.6×106～1.3×10-4
|
|
快卸法蘭（GB4982）
|
0.1×106～1.3×10-4
|
|
螺紋連接 Threaded
Connection
|
1.6×106～1.3×10-4
|
主要零件材料Materials of Main Parts
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。
Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL.
CONSTRUCTION FIGHTS (mm)
外形及連接尺寸(mm)(JB919)Overall and Connection Dimensions(mm)
螺紋連接的外形及連接尺寸(圖一)
|
Model
型號
|
DN
|
G
|
H
|
E
|
L
|
|
GUQ-10(G)
|
10
|
1/4"
|
153
|
104
|
68
|
|
GUQ-16(G)
|
16
|
1/2"
|
155
|
104
|
72
|
|
GUQ-20(G)
|
20
|
3/4"
|
160
|
104
|
82
|
|
GUQ-25(G)
|
25
|
1"
|
163
|
140
|
90
|
|
GUQ-32(G)
|
32
|
1-1/4"
|
180
|
140
|
112
|
|
GUQ-40(G)
|
40
|
1-1/2"
|
186
|
140
|
120
|
|
GUQ-50(G)
|
50
|
2"
|
233
|
164
|
145
|
|
GUQ-63(G)
|
63
|
2-1/2"
|
272
|
164
|
185
|
|
GUQ-80(G)
|
80
|
3"
|
351
|
190
|
210
|
|
GUQ-100(G)
|
100
|
4"
|
370
|
190
|
268
|
活套法蘭連接(GB6070)(圖二)
|
Model
型號
|
DN
|
D
|
Do
|
H
|
E
|
L
|
n-φc
|
|
GUQ-10(F)
|
10
|
55
|
40
|
153
|
105
|
84
|
4-φ6.6
|
|
GUQ-16(F)
|
16
|
60
|
45
|
155
|
130
|
84
|
4-φ6.6
|
|
GUQ-25(F)
|
25
|
70
|
55
|
163
|
165
|
114
|
4-φ6.6
|
|
GUQ-32(F)
|
32
|
90
|
70
|
180
|
165
|
140
|
4-φ9
|
|
GUQ-40(F)
|
40
|
100
|
80
|
186
|
190
|
160
|
4-φ9
|
|
GUQ-50(F)
|
50
|
110
|
90
|
233
|
190
|
170
|
4-φ9
|
|
GUQ-63(F)
|
63
|
130
|
110
|
272
|
250
|
195
|
4-φ9
|
|
GUQ-80(F)
|
80
|
145
|
125
|
351
|
250
|
203
|
8-φ9
|
|
GUQ-100(F)
|
100
|
165
|
145
|
370
|
280
|
280
|
8-φ9
|
