進口壓縮空氣電磁閥
德國萊克閥門中國總代理-germany lik valves international
簡介

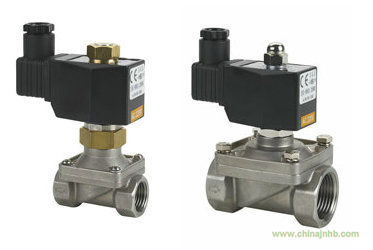

進口壓縮空氣電磁閥：閥體由不銹鋼或黃銅精密鑄造而成，適用經空氣壓縮機壓縮后產生的高壓氣體系統中，特制線圈，具有防水、防爆特性，額定電壓 DC12~127V或AC36~380V，其他電壓可定制，其性能穩定，可靠性極高。
技術參數
|
密封
|
溫度
|
介質
|
|
V=FKM(氟橡膠)
|
-10℃
|
+180℃
|
礦物油（2°E）、汽油、柴油、燃料油（7°E）
|
|
B=NBR（丁腈橡膠）
|
-10℃
|
+140℃
|
空氣、惰性氣體、水
|
|
產品品牌
|
LIK
|
|
適用介質
|
氣體；液體
|
|
適用溫度
|
-10℃~1200℃
|
|
閥體材質
|
黃銅；不銹鋼
|
|
防護性能
|
防水；防爆
|
|
連接方式
|
法蘭連接；螺紋連接
|
|
電源電壓
|
DC12~127V;AC36~380V
|
|
控制方式
|
常開式；常閉式
|
|
密封材料
|
FKM、EPDM、PTFE（可選）
|
|
防護等級
|
IP65
|
工作原理：
常閉：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
常開：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
外形尺寸：
|
連接口
|
通徑DN
(mm)
|
KV值（m/h）
|
工作壓力（MPa）
|
外形尺寸
|
|
123032
|
144034
|
L
|
K
|
H1
|
H2
|
|
123032/144034
|
|
黃銅閥體，丁腈密封（NBR）
|
|
G1/4
|
17
|
4.4
|
0.03-1.0
|
0.03-1.6
|
75
|
52
|
77/87
|
92/102
|
|
G3/8
|
17
|
4.4
|
0.03-1.0
|
0.03-1.6
|
75
|
52
|
77/87
|
92/102
|
|
G1/2
|
17
|
4.4
|
0.03-1.0
|
0.03-1.6
|
75
|
52
|
77/87
|
92/102
|
|
G3/4
|
17
|
4.4
|
0.03-1.0
|
0.03-1.6
|
75
|
52
|
77/87
|
92/102
|
|
27
|
14.3
|
0.03-1.0
|
0.03-1.6
|
109
|
70
|
89/99
|
112/122
|
|
G1
|
27
|
14.3
|
0.03-1.0
|
0.03-1.6
|
109
|
70
|
89/99
|
112/122
|
|
不銹鋼閥體、丁腈橡膠（NBR）
|
|
G1/4
|
17
|
4.4
|
0.03-1.0
|
0.03-1.6
|
75
|
52
|
77/87
|
92/102
|
|
G3/8
|
17
|
4.4
|
0.03-1.0
|
0.03-1.6
|
75
|
52
|
77/87
|
92/102
|
|
G1/2
|
17
|
4.4
|
0.03-1.0
|
0.03-1.6
|
75
|
52
|
77/87
|
92/102
|
|
G3/4
|
17
|
4.4
|
0.03-1.0
|
0.03-1.6
|
75
|
52
|
77/87
|
92/102
|
|
27
|
14.3
|
0.03-1.0
|
0.03-1.6
|
109
|
70
|
89/99
|
112/122
|
|
G1
|
27
|
14.3
|
0.03-1.0
|
0.03-1.6
|
109
|
70
|
89/99
|
112/122
|
